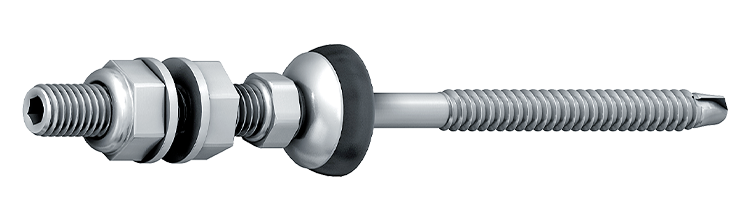

Solpanelsinfästning JT3-SB-3 FZD

För infästning av solceller och solpaneler. Rostfritt stål A2, borrspets.

För montering av fibercementskivor mot stålbalk, 1,5-3 mm.

Infästningssystemet av solpaneler är av rostfritt stål och har en borrspets av härdat kolstål. Borrning, gängformning och montering görs i ett enda arbetsmoment. För stålbalk, 1,5-3 mm. Kan användas för stålbalkar över 3,0 mm men då krävs förborrning. För höghållfasta stålunderkonstruktioner upp till S450GD. Med EJOT solpanelinfästning för du en extremt säker montering med direktinfästning i underkonstruktionen.

Material: Rostfritt stål A2

Ytbehandling: Blankförzinkad

Miljö: För användning utomhus

Dokument

ETA-22/0762

Produktblad

Solpanelsinfästning JT3-SB-3 FZD.pdf

	Artnr	Undre diameter, d, mm	Undre längd, Ls1, mm	GängØ, M	Övre längd, Ls2, mm	Antal	Lagerstatus
▼	3340898905	8	85	M10	50	25	Kontakta oss
Installationsparametrar	Artnr 3340898905 Undre diameter, d, mm 8 Undre längd, Ls1, mm 85 GängØ, M M10 Övre längd, Ls2, mm 50 SW, SW 5 Borrkap., T1, mm 3 Klämlängd, L1, mm 17-58 Underkonstruktion 1,5<3,0 borrØ, d0, mm - Underkonstruktion 3,0<5,0 borrØ, d0, mm 6,8 Underkonstruktion 5,0<7,5 borrØ, d0, mm 7 Underkonstruktion 7,5<10,0 borrØ, d0, mm 7,2 Underkonstruktion <10,0 borrØ, d0, mm 7,4 Material Rostfritt stål A2 Ytbehandling Blankförzinkad Korrosivitetsklass C4 ETA_DoP ETA-22/0762 Benämning Set JT3-SB-3-8,0x85/M10x50 FZD DIN 934 EAN 4061245021249 Antal 25	Ladda ner bild Artikelblad Dela via e-post
▼	3340898907	8	85	M10	70	25	Kontakta oss
Installationsparametrar	Artnr 3340898907 Undre diameter, d, mm 8 Undre längd, Ls1, mm 85 GängØ, M M10 Övre längd, Ls2, mm 70 SW, SW 5 Borrkap., T1, mm 3 Klämlängd, L1, mm 17-58 Underkonstruktion 1,5<3,0 borrØ, d0, mm - Underkonstruktion 3,0<5,0 borrØ, d0, mm 6,8 Underkonstruktion 5,0<7,5 borrØ, d0, mm 7 Underkonstruktion 7,5<10,0 borrØ, d0, mm 7,2 Underkonstruktion <10,0 borrØ, d0, mm 7,4 Material Rostfritt stål A2 Ytbehandling Blankförzinkad Korrosivitetsklass C4 ETA_DoP ETA-22/0762 Benämning Set JT3-SB-3-8,0x85/M10x70 FZD DIN 934 EAN 4061245041100 Antal 25	Ladda ner bild Artikelblad Dela via e-post
▼	3341198905	8	115	M10	50	25	Kontakta oss
Installationsparametrar	Artnr 3341198905 Undre diameter, d, mm 8 Undre längd, Ls1, mm 115 GängØ, M M10 Övre längd, Ls2, mm 50 SW, SW 5 Borrkap., T1, mm 3 Klämlängd, L1, mm 47-88 Underkonstruktion 1,5<3,0 borrØ, d0, mm - Underkonstruktion 3,0<5,0 borrØ, d0, mm 6,8 Underkonstruktion 5,0<7,5 borrØ, d0, mm 7 Underkonstruktion 7,5<10,0 borrØ, d0, mm 7,2 Underkonstruktion <10,0 borrØ, d0, mm 7,4 Material Rostfritt stål A2 Ytbehandling Blankförzinkad Korrosivitetsklass C4 ETA_DoP ETA-22/0762 Benämning Set JT3-SB-3-8,0x115/M10x50 FZD DIN 934 EAN 4061245021256 Antal 25	Ladda ner bild Artikelblad Dela via e-post
▼	3341198907	8	115	M10	70	25	Kontakta oss
Installationsparametrar	Artnr 3341198907 Undre diameter, d, mm 8 Undre längd, Ls1, mm 115 GängØ, M M10 Övre längd, Ls2, mm 70 SW, SW 5 Borrkap., T1, mm 3 Klämlängd, L1, mm 47-88 Underkonstruktion 1,5<3,0 borrØ, d0, mm - Underkonstruktion 3,0<5,0 borrØ, d0, mm 6,8 Underkonstruktion 5,0<7,5 borrØ, d0, mm 7 Underkonstruktion 7,5<10,0 borrØ, d0, mm 7,2 Underkonstruktion <10,0 borrØ, d0, mm 7,4 Material Rostfritt stål A2 Ytbehandling Blankförzinkad Korrosivitetsklass C4 ETA_DoP ETA-22/0762 Benämning Set JT3-SB-3-8,0x115/M10x70 FZD DIN 934 EAN 4061245041087 Antal 25	Ladda ner bild Artikelblad Dela via e-post
▼	3341598905	8	155	M10	50	25	Kontakta oss
Installationsparametrar	Artnr 3341598905 Undre diameter, d, mm 8 Undre längd, Ls1, mm 155 GängØ, M M10 Övre längd, Ls2, mm 50 SW, SW 5 Borrkap., T1, mm 3 Klämlängd, L1, mm 87-128 Underkonstruktion 1,5<3,0 borrØ, d0, mm - Underkonstruktion 3,0<5,0 borrØ, d0, mm 6,8 Underkonstruktion 5,0<7,5 borrØ, d0, mm 7 Underkonstruktion 7,5<10,0 borrØ, d0, mm 7,2 Underkonstruktion <10,0 borrØ, d0, mm 7,4 Material Rostfritt stål A2 Ytbehandling Blankförzinkad Korrosivitetsklass C4 ETA_DoP ETA-22/0762 Benämning Set JT3-SB-3-8,0x155/M10x50 FZD DIN 934 EAN 4061245021263 Antal 25	Ladda ner bild Artikelblad Dela via e-post
▼	3341598907	8	155	M10	70	25	Kontakta oss
Installationsparametrar	Artnr 3341598907 Undre diameter, d, mm 8 Undre längd, Ls1, mm 155 GängØ, M M10 Övre längd, Ls2, mm 70 SW, SW 5 Borrkap., T1, mm 3 Klämlängd, L1, mm 87-128 Underkonstruktion 1,5<3,0 borrØ, d0, mm - Underkonstruktion 3,0<5,0 borrØ, d0, mm 6,8 Underkonstruktion 5,0<7,5 borrØ, d0, mm 7 Underkonstruktion 7,5<10,0 borrØ, d0, mm 7,2 Underkonstruktion <10,0 borrØ, d0, mm 7,4 Material Rostfritt stål A2 Ytbehandling Blankförzinkad Korrosivitetsklass C4 ETA_DoP ETA-22/0762 Benämning Set JT3-SB-3-8,0x155/M10x70 FZD DIN 934 EAN 4061245041063 Antal 25	Ladda ner bild Artikelblad Dela via e-post
▼	3341998905	8	195	M10	50	25	Kontakta oss
Installationsparametrar	Artnr 3341998905 Undre diameter, d, mm 8 Undre längd, Ls1, mm 195 GängØ, M M10 Övre längd, Ls2, mm 50 SW, SW 5 Borrkap., T1, mm 3 Klämlängd, L1, mm 127-168 Underkonstruktion 1,5<3,0 borrØ, d0, mm - Underkonstruktion 3,0<5,0 borrØ, d0, mm 6,8 Underkonstruktion 5,0<7,5 borrØ, d0, mm 7 Underkonstruktion 7,5<10,0 borrØ, d0, mm 7,2 Underkonstruktion <10,0 borrØ, d0, mm 7,4 Material Rostfritt stål A2 Ytbehandling Blankförzinkad Korrosivitetsklass C4 ETA_DoP ETA-22/0762 Benämning Set JT3-SB-3-8,0x195/M10x50 FZD DIN 934 EAN 4061245021270 Antal 25	Ladda ner bild Artikelblad Dela via e-post
▼	3341998907	8	195	M10	70	25	Kontakta oss
Installationsparametrar	Artnr 3341998907 Undre diameter, d, mm 8 Undre längd, Ls1, mm 195 GängØ, M M10 Övre längd, Ls2, mm 70 SW, SW 5 Borrkap., T1, mm 3 Klämlängd, L1, mm 127-168 Underkonstruktion 1,5<3,0 borrØ, d0, mm - Underkonstruktion 3,0<5,0 borrØ, d0, mm 6,8 Underkonstruktion 5,0<7,5 borrØ, d0, mm 7 Underkonstruktion 7,5<10,0 borrØ, d0, mm 7,2 Underkonstruktion <10,0 borrØ, d0, mm 7,4 Material Rostfritt stål A2 Ytbehandling Blankförzinkad Korrosivitetsklass C4 ETA_DoP ETA-22/0762 Benämning Set JT3-SB-3-8,0x195/M10x70 FZD DIN 934 EAN 4061245041049 Antal 25	Ladda ner bild Artikelblad Dela via e-post
