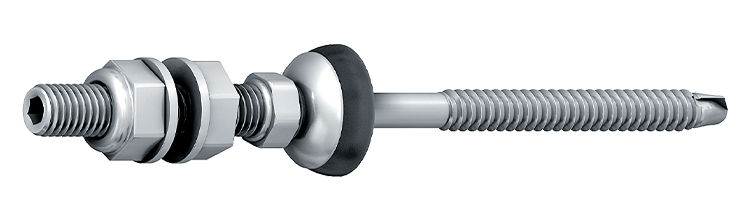

Solpanelsinfästning JT3-SB-3 E16

För infästning av solceller och solpaneler

För montering av trapetsplåt och sandwichpaneler mot stålbalk, 1,5-3 mm.

Infästningssystemet av solpaneler är av rostfritt stål och har en borrspets av härdat kolstål. Borrning, gängformning och montering görs i ett enda arbetsmoment. För stålbalk, 1,5-3 mm. Kan användas för stålbalkar över 3,0 mm men då krävs förborrning. För höghållfasta stålunderkonstruktioner upp till S450GD. Med EJOT solpanelinfästning för du en extremt säker montering med direktinfästning i underkonstruktionen.

Material: Rostfritt stål A2

Ytbehandling: Blankförzinkad

Miljö: För användning utomhus

Dokument

ETA-22/0762

Produktblad

Solpanelsinfästning JT3-SB-3 E16.pdf

	Artnr	Undre diameter, mm	Undre längd, Ls1, mm	Övre diameter	Övre längd, Ls2, mm	Antal	Lagerstatus
▼	3340891905	8	85	M10	50	25	Kontakta oss
Installationsparametrar	Artnr 3340891905 Undre diameter, mm 8 Undre längd, Ls1, mm 85 Övre diameter M10 Övre längd, Ls2, mm 50 SW 5 Borrkap., mm 3 Klämlängd, mm 18-60 Underkonstruktion 1,5<3,0 borrØ, mm - Underkonstruktion 3,0<5,0 borrØ, mm 6,8 Underkonstruktion 5,0<7,5 borrØ, mm 7 Underkonstruktion 7,5<10,0 borrØ, mm 7,2 Underkonstruktion <10,0 borrØ, mm 7,4 Material Rostfritt stål A2 Ytbehandling Blankförzinkad Korrosivitetsklass C4 ETA_DoP ETA-22/0762 Benämning Set JT3-SB-3-8,0x85/M10x50 E16 DIN 934 EAN 4061245021201 Antal 25	Ladda ner bild Artikelblad Dela via e-post
▼	3340891907	8	85	M10	70	25	Kontakta oss
Installationsparametrar	Artnr 3340891907 Undre diameter, mm 8 Undre längd, Ls1, mm 85 Övre diameter M10 Övre längd, Ls2, mm 70 SW 5 Borrkap., mm 3 Klämlängd, mm 18-60 Underkonstruktion 1,5<3,0 borrØ, mm - Underkonstruktion 3,0<5,0 borrØ, mm 6,8 Underkonstruktion 5,0<7,5 borrØ, mm 7 Underkonstruktion 7,5<10,0 borrØ, mm 7,2 Underkonstruktion <10,0 borrØ, mm 7,4 Material Rostfritt stål A2 Ytbehandling Blankförzinkad Korrosivitetsklass C4 ETA_DoP ETA-22/0762 Benämning Set JT3-SB-3-8,0x85/M10x70 E16 DIN 934 EAN 4061245041117 Antal 25	Ladda ner bild Artikelblad Dela via e-post
▼	3341191905	8	115	M10	50	25	Kontakta oss
Installationsparametrar	Artnr 3341191905 Undre diameter, mm 8 Undre längd, Ls1, mm 115 Övre diameter M10 Övre längd, Ls2, mm 50 SW 5 Borrkap., mm 3 Klämlängd, mm 48-90 Underkonstruktion 1,5<3,0 borrØ, mm - Underkonstruktion 3,0<5,0 borrØ, mm 6,8 Underkonstruktion 5,0<7,5 borrØ, mm 7 Underkonstruktion 7,5<10,0 borrØ, mm 7,2 Underkonstruktion <10,0 borrØ, mm 7,4 Material Rostfritt stål A2 Ytbehandling Blankförzinkad Korrosivitetsklass C4 ETA_DoP ETA-22/0762 Benämning Set JT3-SB-3-8,0x115/M10x50 E16 DIN 934 EAN 4061245021218 Antal 25	Ladda ner bild Artikelblad Dela via e-post
▼	3341191907	8	115	M10	70	25	Kontakta oss
Installationsparametrar	Artnr 3341191907 Undre diameter, mm 8 Undre längd, Ls1, mm 115 Övre diameter M10 Övre längd, Ls2, mm 70 SW 5 Borrkap., mm 3 Klämlängd, mm 48-90 Underkonstruktion 1,5<3,0 borrØ, mm - Underkonstruktion 3,0<5,0 borrØ, mm 6,8 Underkonstruktion 5,0<7,5 borrØ, mm 7 Underkonstruktion 7,5<10,0 borrØ, mm 7,2 Underkonstruktion <10,0 borrØ, mm 7,4 Material Rostfritt stål A2 Ytbehandling Blankförzinkad Korrosivitetsklass C4 ETA_DoP ETA-22/0762 Benämning Set JT3-SB-3-8,0x115/M10x70 E16 DIN 934 EAN 4061245041094 Antal 25	Ladda ner bild Artikelblad Dela via e-post
▼	3341591905	8	155	M10	50	25	Kontakta oss
Installationsparametrar	Artnr 3341591905 Undre diameter, mm 8 Undre längd, Ls1, mm 155 Övre diameter M10 Övre längd, Ls2, mm 50 SW 5 Borrkap., mm 3 Klämlängd, mm 88-130 Underkonstruktion 1,5<3,0 borrØ, mm - Underkonstruktion 3,0<5,0 borrØ, mm 6,8 Underkonstruktion 5,0<7,5 borrØ, mm 7 Underkonstruktion 7,5<10,0 borrØ, mm 7,2 Underkonstruktion <10,0 borrØ, mm 7,4 Material Rostfritt stål A2 Ytbehandling Blankförzinkad Korrosivitetsklass C4 ETA_DoP ETA-22/0762 Benämning Set JT3-SB-3-8,0x155/M10x50 E16 DIN 934 EAN 4061245021225 Antal 25	Ladda ner bild Artikelblad Dela via e-post
▼	3341591907	8	155	M10	70	25	Kontakta oss
Installationsparametrar	Artnr 3341591907 Undre diameter, mm 8 Undre längd, Ls1, mm 155 Övre diameter M10 Övre längd, Ls2, mm 70 SW 5 Borrkap., mm 3 Klämlängd, mm 88-130 Underkonstruktion 1,5<3,0 borrØ, mm - Underkonstruktion 3,0<5,0 borrØ, mm 6,8 Underkonstruktion 5,0<7,5 borrØ, mm 7 Underkonstruktion 7,5<10,0 borrØ, mm 7,2 Underkonstruktion <10,0 borrØ, mm 7,4 Material Rostfritt stål A2 Ytbehandling Blankförzinkad Korrosivitetsklass C4 ETA_DoP ETA-22/0762 Benämning Set JT3-SB-3-8,0x155/M10x70 E16 DIN 934 EAN 4061245041070 Antal 25	Ladda ner bild Artikelblad Dela via e-post
▼	3341991905	8	195	M10	50	25	Kontakta oss
Installationsparametrar	Artnr 3341991905 Undre diameter, mm 8 Undre längd, Ls1, mm 195 Övre diameter M10 Övre längd, Ls2, mm 50 SW 5 Borrkap., mm 3 Klämlängd, mm 128-170 Underkonstruktion 1,5<3,0 borrØ, mm - Underkonstruktion 3,0<5,0 borrØ, mm 6,8 Underkonstruktion 5,0<7,5 borrØ, mm 7 Underkonstruktion 7,5<10,0 borrØ, mm 7,2 Underkonstruktion <10,0 borrØ, mm 7,4 Material Rostfritt stål A2 Ytbehandling Blankförzinkad Korrosivitetsklass C4 ETA_DoP ETA-22/0762 Benämning Set JT3-SB-3-8,0x195/M10x50 E16 DIN 934 EAN 4061245021232 Antal 25	Ladda ner bild Artikelblad Dela via e-post
▼	3341991907	8	195	M10	70	25	Kontakta oss
Installationsparametrar	Artnr 3341991907 Undre diameter, mm 8 Undre längd, Ls1, mm 195 Övre diameter M10 Övre längd, Ls2, mm 70 SW 5 Borrkap., mm 3 Klämlängd, mm 128-170 Underkonstruktion 1,5<3,0 borrØ, mm - Underkonstruktion 3,0<5,0 borrØ, mm 6,8 Underkonstruktion 5,0<7,5 borrØ, mm 7 Underkonstruktion 7,5<10,0 borrØ, mm 7,2 Underkonstruktion <10,0 borrØ, mm 7,4 Material Rostfritt stål A2 Ytbehandling Blankförzinkad Korrosivitetsklass C4 ETA_DoP ETA-22/0762 Benämning Set JT3-SB-3-8,0x195/M10x70 E16 DIN 934 EAN 4061245041056 Antal 25	Ladda ner bild Artikelblad Dela via e-post
