Skruvguide
HUVUD

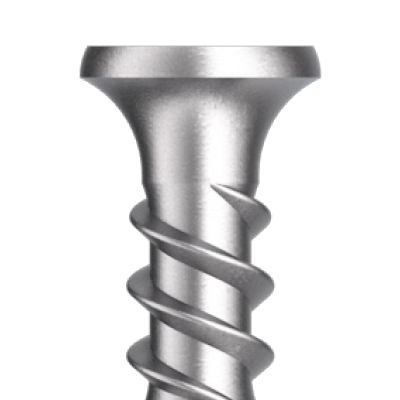

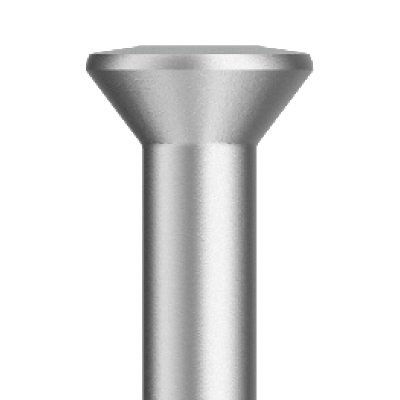

TRUMPET
Försänker sig utan att skada gipsskivans pappskikt.
CYLINDRISK
Det minimala cylindriska huvudet används på Pondus trallskruv för att ge en dold avslutning.

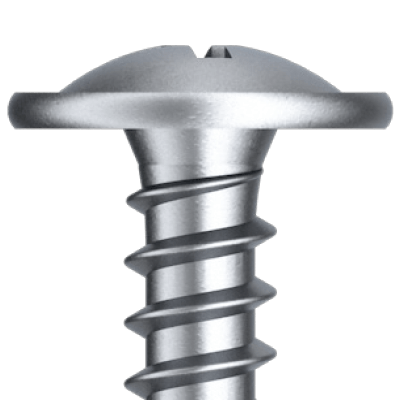

BRICKHUVUD
Används när skruven inte ska försänkas, exempelvis vid montering av tunn plåt.
SEXKANT
Sexkantsfattningen ger bättre drivkraft.

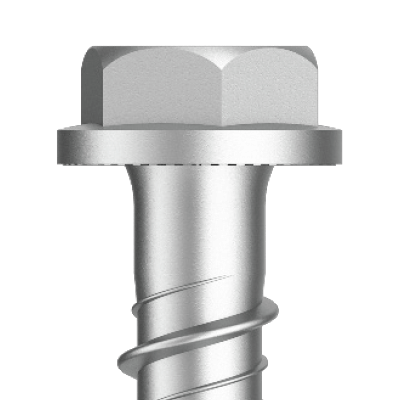

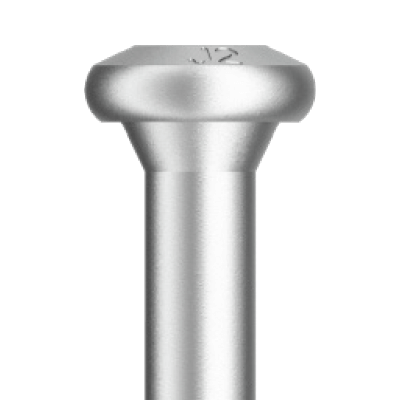

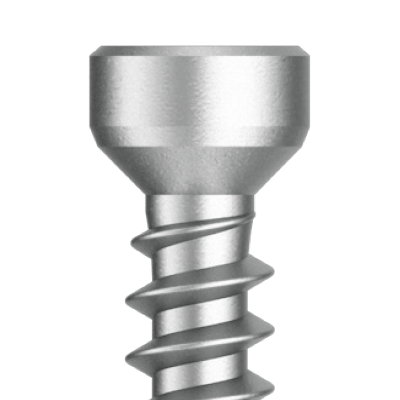

KONAD
Den låga skallen med konad stam ger maximal kraftupptagning och centrerar effektivt i beslaget.
FÖRSÄNKT
Ofta utformat med rillor som fräser ner materialet vid försänkning.

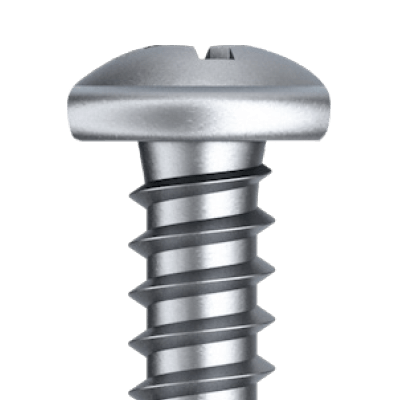

KULLRIG
För montering utan att försänka skallen. Plan anläggningsyta ger en stark förbindelse.

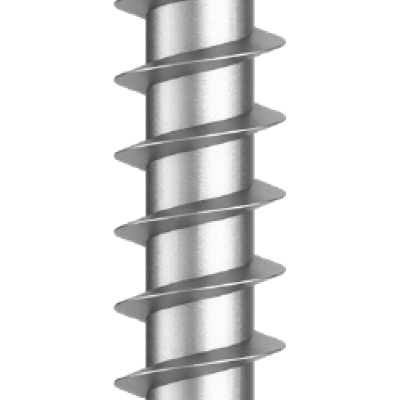

GÄNGA

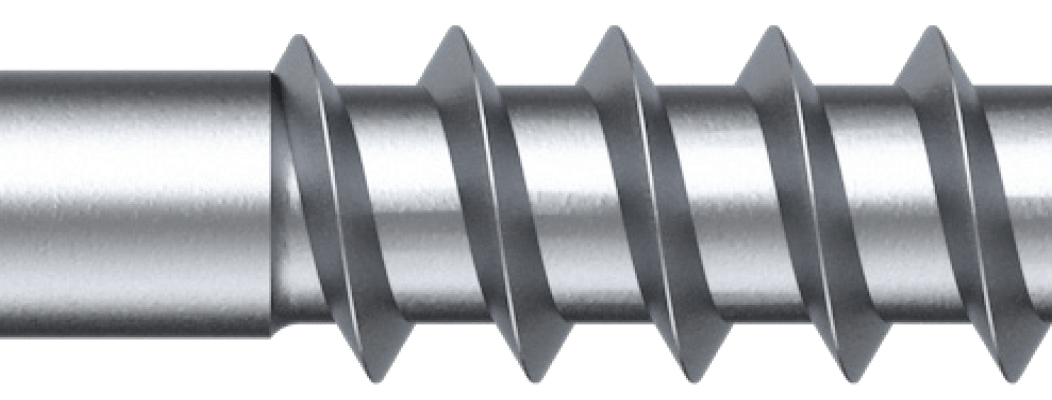

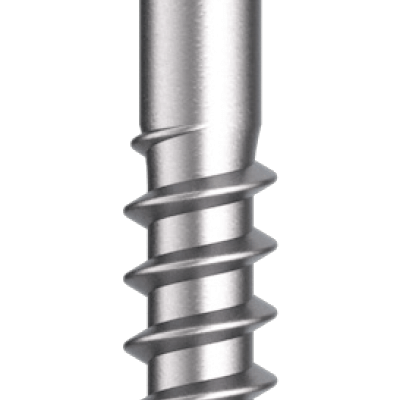

DELGÄNGA
Endast en del av skruven har gängor.

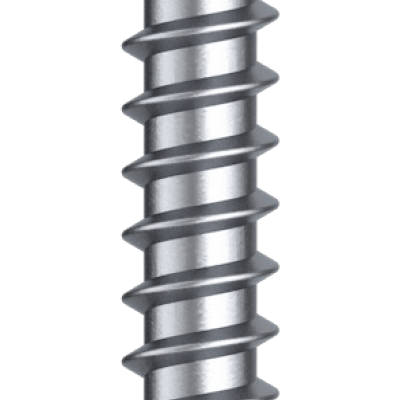

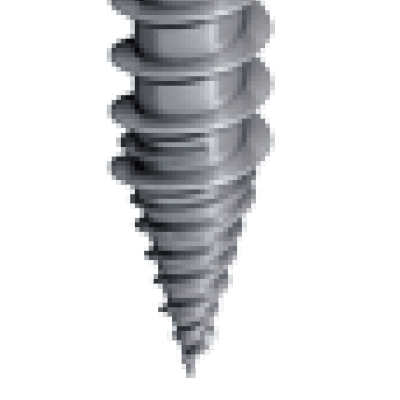

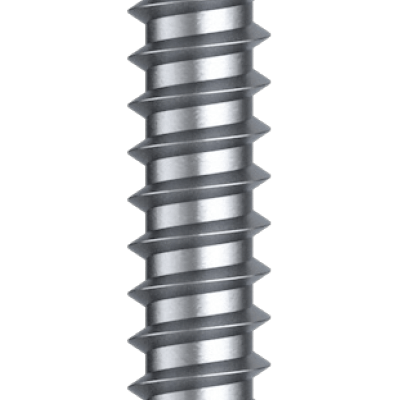

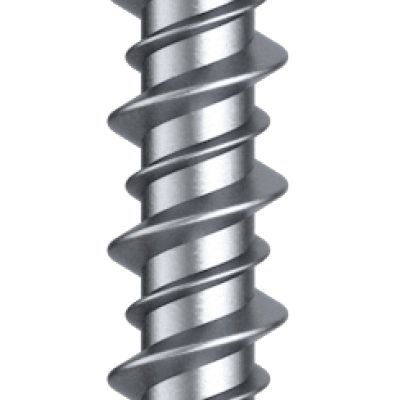

HI-LO GÄNGA
Den högre gängan skapar en stark förankring i träreglar samtidigt som den lägre gängan greppar tag i plåtreglar.
MOTGÄNGA
En del av skruven har gängor som går i motsatt riktning.
A-GÄNGA
Används på byggskruv främst avsedd för infästning av byggplåt i träregel (grov).
B-GÄNGA
Används på byggskruv främst avsedd för infästning av byggplåt i stålregel (medel).
C-GÄNGA
Används på byggskruv främst avsedd för infästning av byggplåt i llättbalk (fin).
STÖDGÄNGA
Stödgängor under skallen för att fixera materialet som fästs.
SPETS

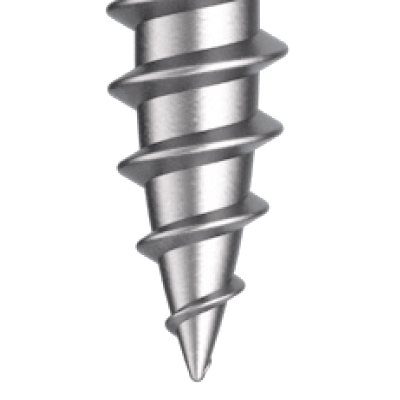

VASS SPETS
Greppar snabbt och tränger lätt igenom exempelvis tunn plåt och ger ett snabbt grepp.

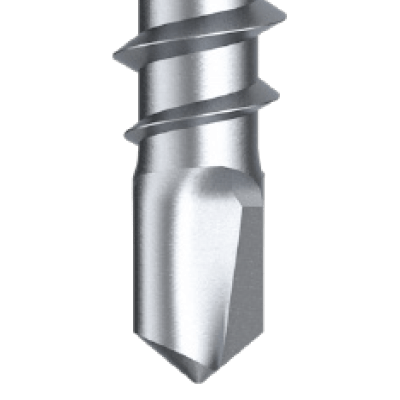

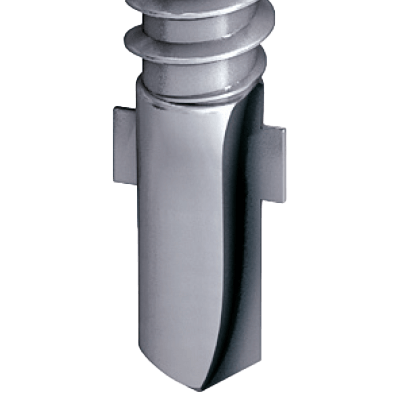

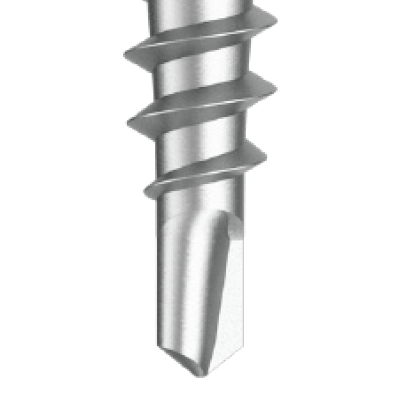

BORRSPETS
Borrar genom 2-18 mm plåt, beroende på borrspetsens utformning.

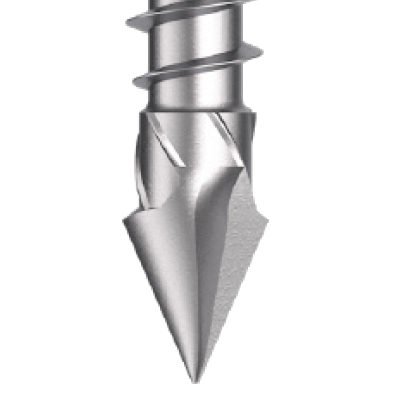

DIAMANTSPETS
Spetsen fräser av träfibrerna vilket minimerar risken för sprickbildning i träet.
SKÄRKANT
Skärkant i spetsen som minskar risken för sprickbildning.

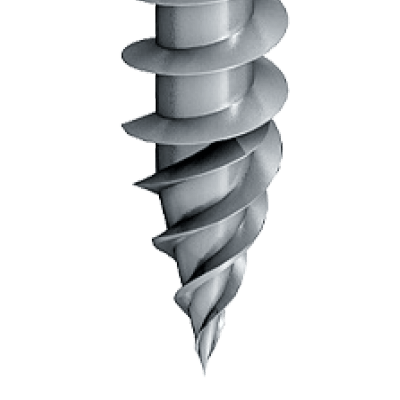

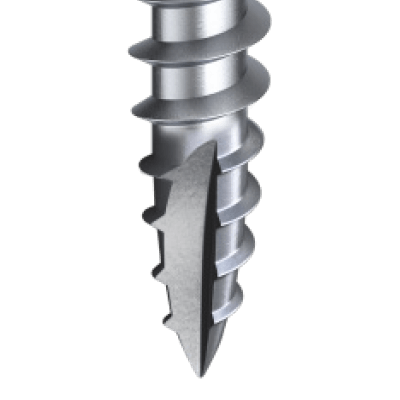

TORPEDOSPETS
Ingen förborrning krävs och risken för för sprickbildning reduceras.
EXTRA VASS SPETS
Extra vass spets för att ta sig igenom tunnplåt.
RED. BORRSPETS
Reducerad borrspets används för att tränga igenom tjocklekar på 2 mm utan att förstöra träet.
DRIVSPÅR

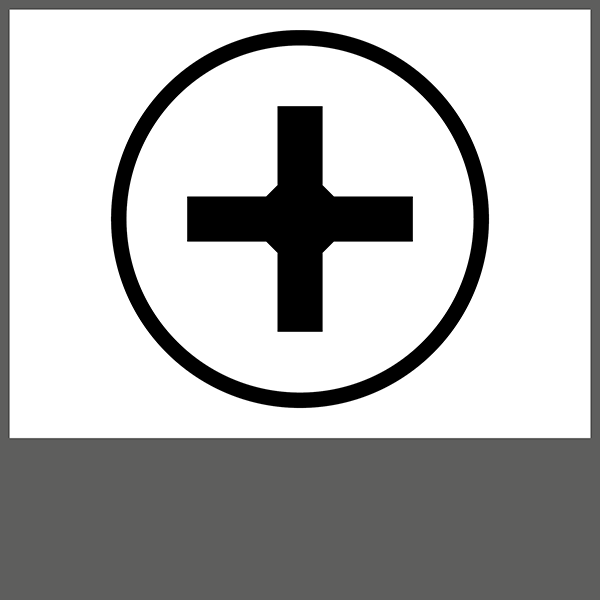

PH

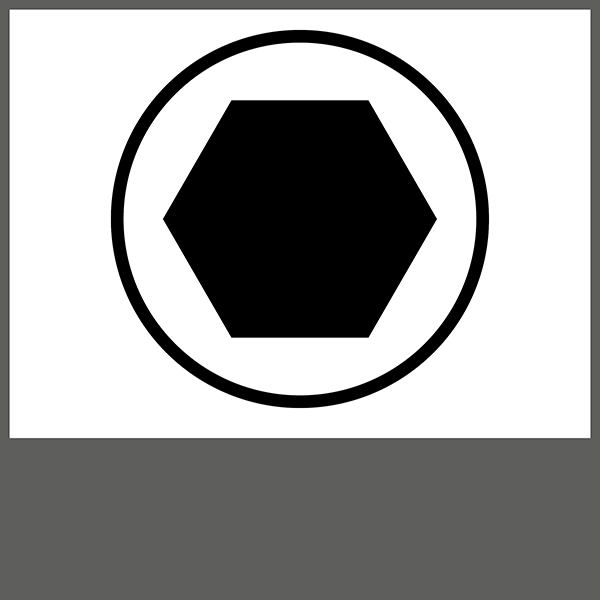

HEX

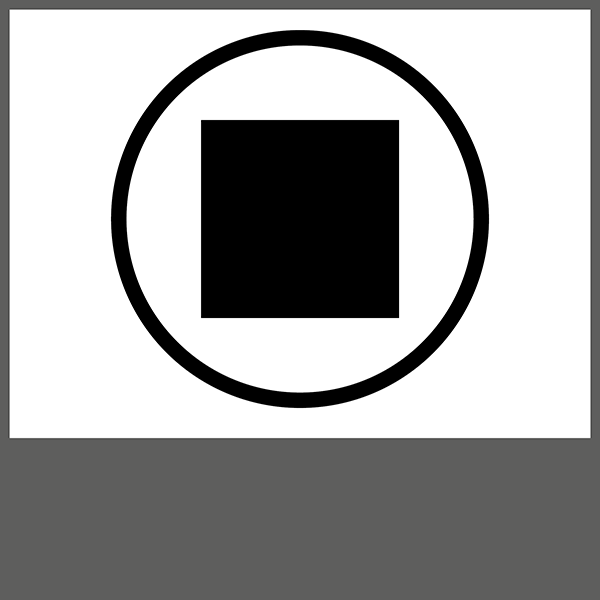

FYRKANT

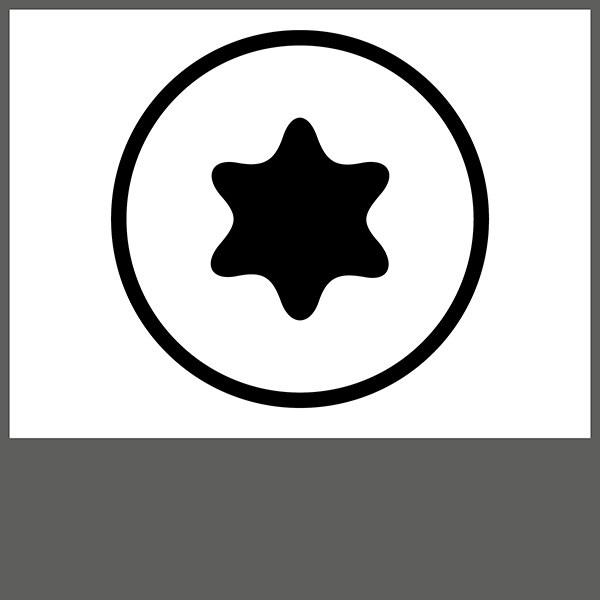

TX

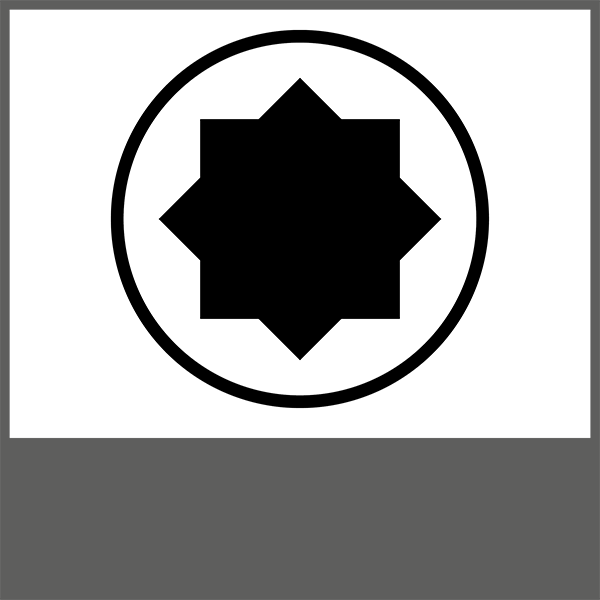

DUBBELFYRKANT

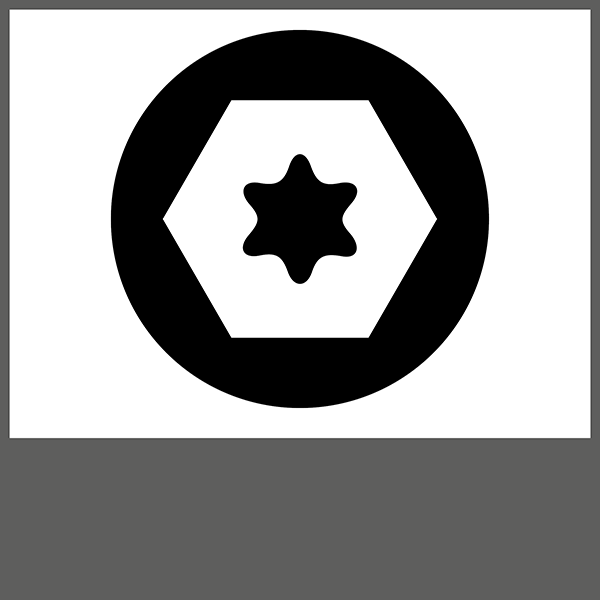

HEX + TX

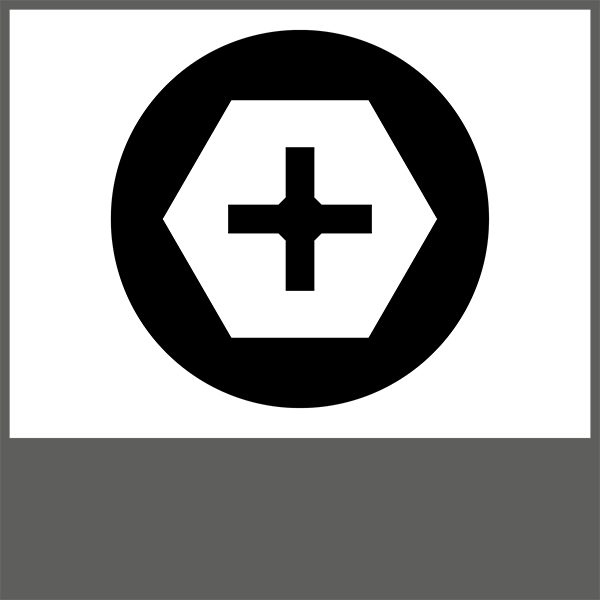

HEX + PH

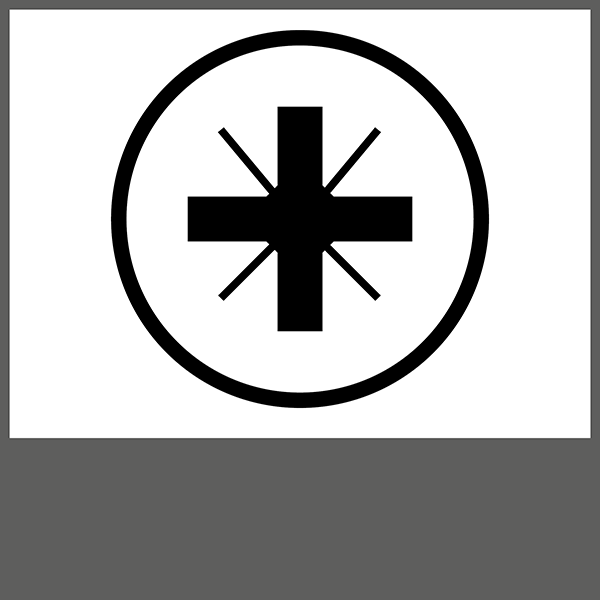

POZI

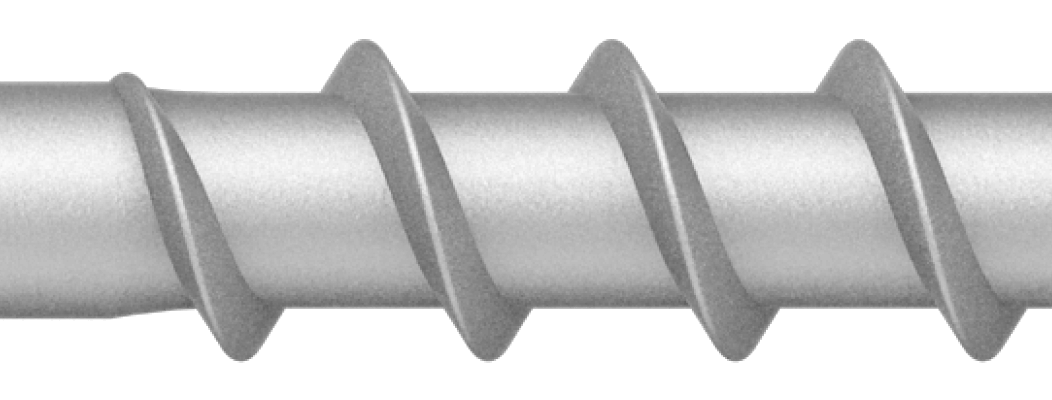

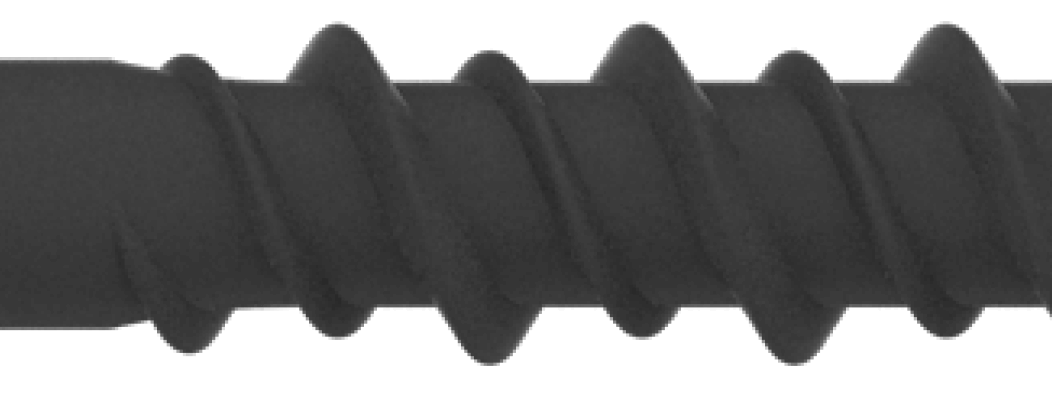

YTBEHANDLINGAR

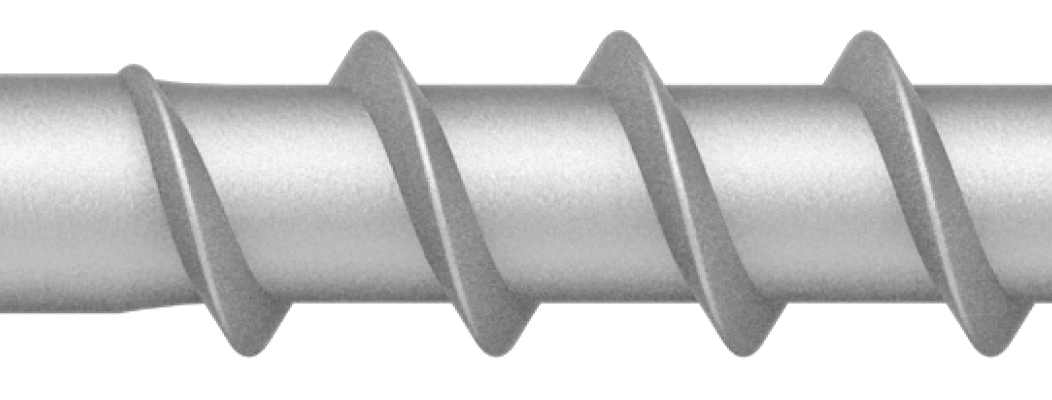

BLANKFÖRZINKAD
FOSFATERAD

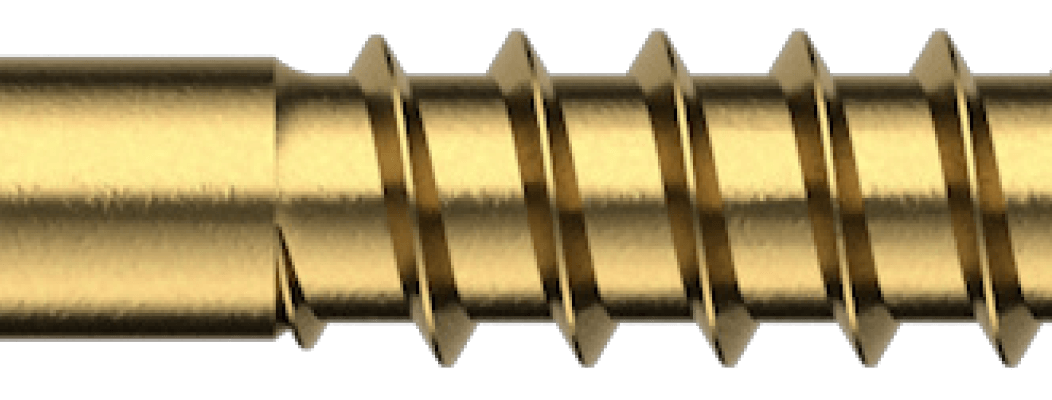

GULFÖRZINKAD
VARMFÖRZINKAD
ZINK/NICKEL
EJOCOAT
KTCO
EGENSKAPER

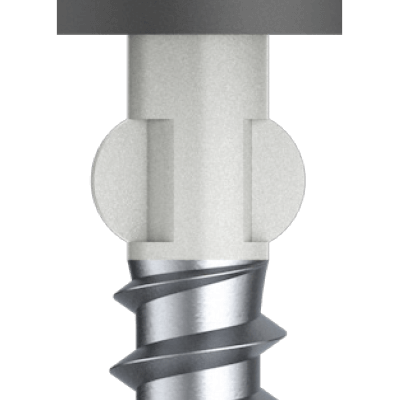

FRÄSVINGAR
Fräsvingar ovanför gängan som skapar ett frigångshål i klämdetaljer.

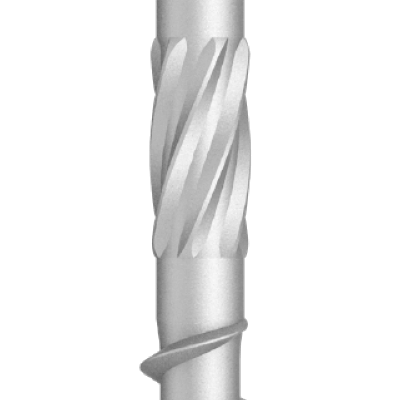

STAMFRÄS
Fräser ett frigångshål för att underlätta sammanpressning.
FRÄSVINGAR
Fräser ett hål i materialet så det inte reser sig när skruven börjar borra.

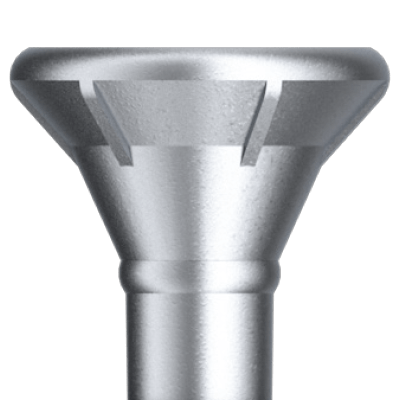

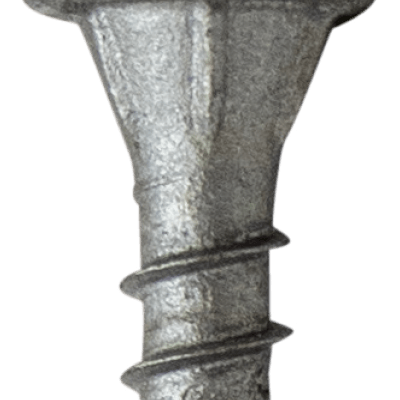

RILLOR
Fräser bort överblivet fiber och garanterar en optimal försänkning.
KORROSIVITETSKLASSER
BEGREPP
SÄKERHETSKLASSER
Med hänsyn till omfattningen av de personskador som kan befaras uppkomma vid brott i en byggnadsdel, ska denna hänföras till någon av följande säkerhetsklasser:
• Säkerhetsklass 1 (låg) liten risk för allvarliga personskador
• Säkerhetsklass 2 (normal) någon risk för allvarliga personskador
• Säkerhetsklass 3 (hög) stor risk för allvarliga personskador
KLÄMLÄNGD
Klämlängden är den sammanlagda tjockleken av det infästa materialet (eventuellt mellanliggande skikt ex skivor och isolering).
BORRKAPACITET
Borrande skruvar har en maximal borrkapacitet tmax och en minsta borrkapacitet tmin. Med tmax menas den maximalt tillåtna tjockleken på underlaget, tmin avser minsta tillåtna tjocklek på underlaget.
NORMERADE BROTTKRAFTER
I produktdata anges normerade brottkrafter för gängade skruvar.
T = Normerad dragbrottkraft kN/skruv, karakteristiskt värde.
S = Normerad skjuvbrottkraft antas vara 0,65 T kN/skär, karakteristiskt värde.
GÄNGPRESSANDE SKRUV
Gängpressande skruvar kräver normalt sett förborrning
alt förstansning. Gängpressande skruvar finns i tre olika utföranden:
• För träunderlag > 3,0 mm Typ JA
• För stålunderlag > 3,0 mm Typ JZ
• För stålunderlag < 3,0 Typ JB
Vad som är viktigt att tänka på vid användandet av gängpressande skruv är:
• Förborrningsdiameter
• Kläm- och förankringslängd
• Montageverktyg
• Montering
BORRANDE SKRUV
Den borrande skruven är försedd med en borrspets som gör att borrning, gängformning och åtdragning sker i ett moment. Det som är viktigt att tänka på är:
- Borrkapacitet
- Kläm- och grepplängd
- Montageverktyg
- Montering
FRISLÄPP
En variant av borrskruven används för montering i sidoöverlapp samt för infästning av byggplåt till tunnplåtsbalkar. Skruven har frisläpp mellan gänga och skalle där plåtarna samlas upp och kläms ihop. Skruven ska alltid dras till spinn.
