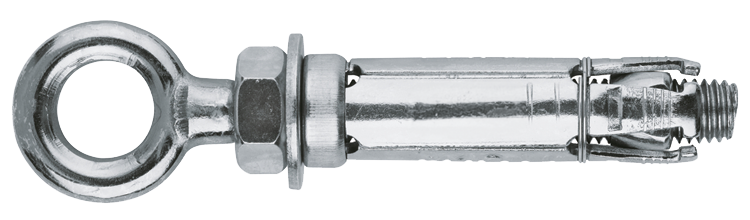

Sköldankare FZB Ögla

Med ögla

4-vägs extra bred expansion ger bra prestanda även i grundmaterial med lägre kvalitet som finns i många gamla konstruktioner.

Momentåtdraget sköldankare för förmontering och distansmontering beroende på typ. 4-vägs extra bred expansion ger bra prestanda även i grundmaterial med lägre kvalitet, som finns i många gamla konstruktioner. Bra tolerans för variationer i borrhålsdiameter.

Material: Stål

Ytbehandling: Blankförzinkad

Miljö: För användning inomhus

Dokument

Produktblad

Sköldankare FZB Ögla.pdf

	Artnr	Gänga, mm	BorrØ, d0, mm	SW	Min. borrdjup, h1, mm	Antal	Lagerstatus
▼	9658677430	M6	10	10	45	10	I lager
Installationsparametrar	Artnr 9658677430 Gänga, mm M6 BorrØ, d0, mm 10 SW 10 Min. borrdjup, h1, mm 45 Min. montagedjup, hnom, mm 40 Min. materialtjocklek, hmin, mm 100 Åtdragningsmoment, Tinst, Nm 10 Draglast, kN 0,91 Inre hål i öglaØ, mm 10 Frigående hålØ, df, mm 7 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Benämning Sköldankare M6 FZB Ögla EAN 7319610101681 Antal 10	Ladda ner bild Artikelblad Dela via e-post
▼	9658677431	M8	14	13	60	10	I lager
Installationsparametrar	Artnr 9658677431 Gänga, mm M8 BorrØ, d0, mm 14 SW 13 Min. borrdjup, h1, mm 60 Min. montagedjup, hnom, mm 50 Min. materialtjocklek, hmin, mm 100 Åtdragningsmoment, Tinst, Nm 25 Draglast, kN 0,96 Inre hål i öglaØ, mm 12 Frigående hålØ, df, mm 9 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Benämning Sköldankare M8 FZB Ögla EAN 7319610101698 Antal 10	Ladda ner bild Artikelblad Dela via e-post
▼	9658677432	M10	16	17	70	5	I lager
Installationsparametrar	Artnr 9658677432 Gänga, mm M10 BorrØ, d0, mm 16 SW 17 Min. borrdjup, h1, mm 70 Min. montagedjup, hnom, mm 60 Min. materialtjocklek, hmin, mm 120 Åtdragningsmoment, Tinst, Nm 50 Draglast, kN 4,33 Inre hål i öglaØ, mm 14 Frigående hålØ, df, mm 12 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Benämning Sköldankare M10 FZB Ögla EAN 7319610101704 Antal 5	Ladda ner bild Artikelblad Dela via e-post
▼	9658677433	M12	20	19	90	5	I lager
Installationsparametrar	Artnr 9658677433 Gänga, mm M12 BorrØ, d0, mm 20 SW 19 Min. borrdjup, h1, mm 90 Min. montagedjup, hnom, mm 80 Min. materialtjocklek, hmin, mm 160 Åtdragningsmoment, Tinst, Nm 85 Draglast, kN 5,61 Inre hål i öglaØ, mm 17 Frigående hålØ, df, mm 14 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Benämning Sköldankare M12 FZB Ögla EAN 7319610101711 Antal 5	Ladda ner bild Artikelblad Dela via e-post
