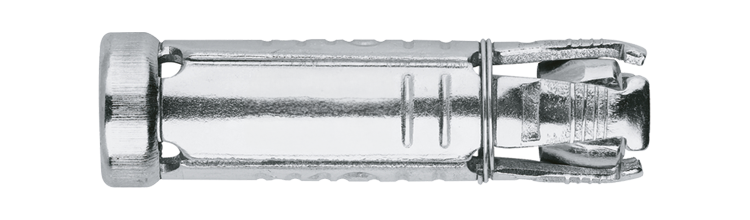

Sköldankare FZB

Med invändig gänga

4-vägs extra bred expansion ger bra prestanda även i grundmaterial med lägre kvalitet som finns i många gamla konstruktioner.

Sköldankare med invändig gänga för förmontering och distansmontering beroende på typ. 4-vägs extra bred expansion ger bra prestanda även i grundmaterial med lägre kvalitet, som finns i många gamla konstruktioner. Bra tolerans för variationer i borrhålsdiameter. Komplettera med valfri metrisk skruv.

Material: Stål

Ytbehandling: Blankförzinkad

Miljö: För användning inomhus

Dokument

Produktblad

Sköldankare FZB.pdf

	Artnr	Gänga, mm	BorrØ, d0, mm	Min. borrdjup, h1, mm	Min. montagedjup, hnom, mm	Antal	Lagerstatus
▼	9658677501	M6	10	45	40	10	Kontakta oss
Installationsparametrar	Artnr 9658677501 Gänga, mm M6 BorrØ, d0, mm 10 Min. borrdjup, h1, mm 45 Min. montagedjup, hnom, mm 40 Min. materialtjocklek, hmin, mm 100 Åtdragningsmoment, Tinst, Nm 10 Draglast, kN 0,91 Frigående hålØ, df, mm 7 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Benämning Sköldankare M6 FZB EAN 7319610101742 Antal 10	Ladda ner bild Artikelblad Dela via e-post
▼	9658677502	M8	14	60	50	10	Kontakta oss
Installationsparametrar	Artnr 9658677502 Gänga, mm M8 BorrØ, d0, mm 14 Min. borrdjup, h1, mm 60 Min. montagedjup, hnom, mm 50 Min. materialtjocklek, hmin, mm 100 Åtdragningsmoment, Tinst, Nm 25 Draglast, kN 0,96 Frigående hålØ, df, mm 9 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Benämning Sköldankare M8 FZB EAN 7319610101759 Antal 10	Ladda ner bild Artikelblad Dela via e-post
▼	9658677503	M10	16	70	60	10	I lager
Installationsparametrar	Artnr 9658677503 Gänga, mm M10 BorrØ, d0, mm 16 Min. borrdjup, h1, mm 70 Min. montagedjup, hnom, mm 60 Min. materialtjocklek, hmin, mm 120 Åtdragningsmoment, Tinst, Nm 50 Draglast, kN 4,33 Frigående hålØ, df, mm 12 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Benämning Sköldankare M10 FZB EAN 7319610101773 Antal 10	Ladda ner bild Artikelblad Dela via e-post
▼	9658677504	M12	20	90	80	10	Fåtal
Installationsparametrar	Artnr 9658677504 Gänga, mm M12 BorrØ, d0, mm 20 Min. borrdjup, h1, mm 90 Min. montagedjup, hnom, mm 80 Min. materialtjocklek, hmin, mm 160 Åtdragningsmoment, Tinst, Nm 85 Draglast, kN 5,61 Frigående hålØ, df, mm 14 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Benämning Sköldankare M12 FZB EAN 7319610101766 Antal 10	Ladda ner bild Artikelblad Dela via e-post
