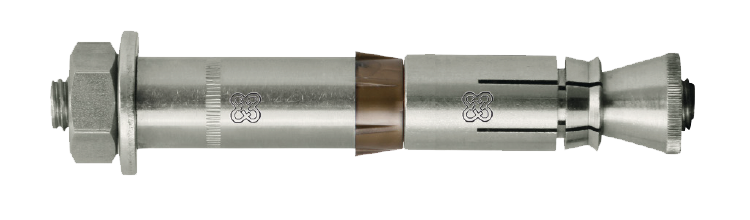

Hakankare BLS C5, Liebig

ETA-bedömd, pinnskruv, rostfritt stål A4

Unikt automatiskt självunderskärande hakankare för tunga förinstallerade montage

Unikt automatiskt självunderskärande hakankare för tunga genomsticksmontage. Den enklaste, snabbaste och säkraste lösningen på marknaden. Ekonomisk: Inget specialborr, underskärningsverktyg eller montageverktyg. Minimala expansionskrafter tillåter inbördes avstånd och kantavstånd att vara små. A4 för användning inomhus, utomhus och industriellt.

Material: Rostfritt stål A4

Miljö: För användning utomhus

Utförande: Pinnskruv, mutter och bricka

Dokument

DoP-EJOT 4-010-010011-2020/1 ETA-01/0011 EJOT Liebig Superplus BLS Brochure 2022 SINGLES Product data sheet (ENG)

Produktblad

Hakankare BLS C5, Liebig.pdf

	Artnr	Dimension, mm	BorrØ, d0, mm	Diameter, mm	Längd, L, mm	Antal	Lagerstatus
▼	9654404015	8x82	14	M8	82	25	Kontakta oss
Installationsparametrar	Artnr 9654404015 Dimension, mm 8x82 BorrØ, d0, mm 14 Diameter, mm M8 Längd, L, mm 82 SW 16 Max. montage, tfix, mm 15 Min. borrdjup, h1, mm 60 Åtdragningsmoment, Tinst, Nm 25 Effektivt montagedjup, hef, mm 40 Frigående hålØ, df, mm 16 Draglast Betong C20/25, kN 6,1 Tvärlast Betong C20/25, kN 6,1 Draglast sprucken betong, kN 4,3 Tvärlast sprucken betong, kN 4,3 Material Rostfritt stål A4 Korrosivitetsklass C5 ETA_DoP EJOT 4-010-010011-2020/1, ETA-01/0011 Benämning Liebig Superplus BLS M8-14/40/15 A4 EAN 4061245000688 Antal 25	Ladda ner bild Artikelblad Dela via e-post
▼	9654080254	8x130	14	M8	130	25	Kontakta oss
Installationsparametrar	Artnr 9654080254 Dimension, mm 8x130 BorrØ, d0, mm 14 Diameter, mm M8 Längd, L, mm 130 SW 16 Max. montage, tfix, mm 25 Min. borrdjup, h1, mm 100 Åtdragningsmoment, Tinst, Nm 25 Effektivt montagedjup, hef, mm 80 Frigående hålØ, df, mm 16 Draglast Betong C20/25, kN 13,9 Tvärlast Betong C20/25, kN 23,7 Draglast sprucken betong, kN 7,6 Tvärlast sprucken betong, kN 23,7 Material Rostfritt stål A4 Korrosivitetsklass C5 ETA_DoP EJOT 4-010-010011-2020/1, ETA-01/0011 Benämning Liebig Superplus BLS M8-14/80/25 A4 EAN 6416031776205 Antal 25	Ladda ner bild Artikelblad Dela via e-post
▼	9650080154	12x130	20	M12	130	10	Kontakta oss
Installationsparametrar	Artnr 9650080154 Dimension, mm 12x130 BorrØ, d0, mm 20 Diameter, mm M12 Längd, L, mm 130 SW 19 Max. montage, tfix, mm 15 Min. borrdjup, h1, mm 105 Åtdragningsmoment, Tinst, Nm 80 Effektivt montagedjup, hef, mm 80 Frigående hålØ, df, mm 21 Draglast Betong C20/25, kN 17,2 Tvärlast Betong C20/25, kN 34,4 Draglast sprucken betong, kN 11,9 Tvärlast sprucken betong, kN 24,6 Material Rostfritt stål A4 Korrosivitetsklass C5 ETA_DoP EJOT 4-010-010011-2020/1, ETA-01/0011 Benämning Liebig Superplus BLS M12-20/80/15 A4 EAN 6416031776519 Antal 10	Ladda ner bild Artikelblad Dela via e-post
▼	9650080304	12x145	20	M12	145	10	Kontakta oss
Installationsparametrar	Artnr 9650080304 Dimension, mm 12x145 BorrØ, d0, mm 20 Diameter, mm M12 Längd, L, mm 145 SW 19 Max. montage, tfix, mm 30 Min. borrdjup, h1, mm 105 Åtdragningsmoment, Tinst, Nm 80 Effektivt montagedjup, hef, mm 80 Frigående hålØ, df, mm 21 Draglast Betong C20/25, kN 17,2 Tvärlast Betong C20/25, kN 34,4 Draglast sprucken betong, kN 11,9 Tvärlast sprucken betong, kN 24,5 Material Rostfritt stål A4 Korrosivitetsklass C5 ETA_DoP EJOT 4-010-010011-2020/1, ETA-01/0011 Benämning Liebig Superplus BLS M12-20/80/30 A4 EAN 4061245001456 Antal 10	Ladda ner bild Artikelblad Dela via e-post
▼	9655150304	16x220	25	M16	220	5	Kontakta oss
Installationsparametrar	Artnr 9655150304 Dimension, mm 16x220 BorrØ, d0, mm 25 Diameter, mm M16 Längd, L, mm 220 SW 24 Max. montage, tfix, mm 30 Min. borrdjup, h1, mm 185 Åtdragningsmoment, Tinst, Nm 180 Effektivt montagedjup, hef, mm 150 Frigående hålØ, df, mm 26 Draglast Betong C20/25, kN 44,1 Tvärlast Betong C20/25, kN 67,4 Draglast sprucken betong, kN 23,8 Tvärlast sprucken betong, kN 63 Material Rostfritt stål A4 Korrosivitetsklass C5 ETA_DoP EJOT 4-010-010011-2020/1, ETA-01/0011 Benämning Liebig Superplus BLS M16-25/150/30 A4 EAN 6416031776601 Antal 5	Ladda ner bild Artikelblad Dela via e-post
