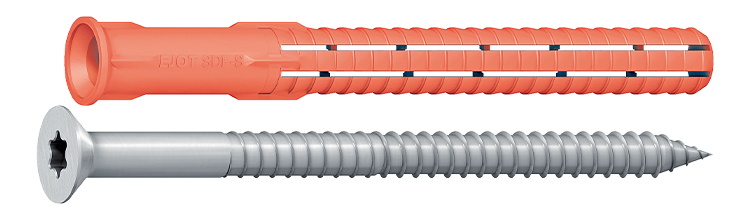

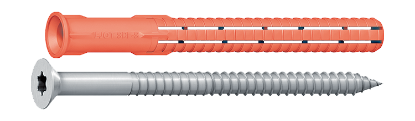

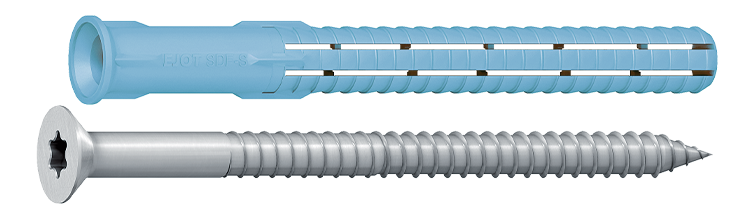

Fasadplugg SDF-S-10

Försänkt huvud och försänkt plugg

För montage av trä- och metallfixturer. Finns i utföranden med försänkt huvud och sexkantshuvud.

Lång expansionszon ger bra utdragsvärden. Funkar utmärkt till applikationer så som fastsättning av konsoler, skenor, fasadsystem med mera.

Material: Stål/Polyamid

Ytbehandling: Blankförzinkad

Miljö: För användning inomhus

Utförande: Försänkt huvud och försänkt plugg

Dokument

DoP-EJOT 2-003-100305-2017 ETA-10/0305 EPD-fastening-systems-for-rear-ventilated-curtain-wall-facades Product data sheet (ENG)

Produktblad

Fasadplugg SDF-S-10.pdf

	Artnr	Dimension, mm	BorrØ, d0, mm	Max. montage, tfix, mm	Längd, L, mm	Antal	Lagerstatus
▼	8510080420	10x80	10	10	80	100	Kontakta oss
Installationsparametrar	Artnr 8510080420 Dimension, mm 10x80 BorrØ, d0, mm 10 Max. montage, tfix, mm 10 Längd, L, mm 80 Drivspår TX40 Min. borrdjup, h1, mm 80 Min. montagedjup, hnom, mm 70 Frigående hålØ, df, mm 10,5 Rek. Draglast Betong C20/25, kN 2,5 Rek. Draglast lättbetong AAC 4,0, kN 1,25 Rek. Draglast tegel, kN 1,6 Rek. Draglast håltegel, kN 0,8 Material Stål/Polyamid Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP EJOT 2-003-100305-2017, ETA-10/0305 Benämning Fasadplugg SDF-S-10HX80 FZB EAN 4061245019864 Antal 100	Ladda ner bild Artikelblad Dela via e-post
▼	8510100420	10x100	10	30	100	50	Kontakta oss
Installationsparametrar	Artnr 8510100420 Dimension, mm 10x100 BorrØ, d0, mm 10 Max. montage, tfix, mm 30 Längd, L, mm 100 Drivspår TX40 Min. borrdjup, h1, mm 80 Min. montagedjup, hnom, mm 70 Frigående hålØ, df, mm 10,5 Rek. Draglast Betong C20/25, kN 2,5 Rek. Draglast lättbetong AAC 4,0, kN 1,25 Rek. Draglast tegel, kN 1,6 Rek. Draglast håltegel, kN 0,8 Material Stål/Polyamid Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP EJOT 2-003-100305-2017, ETA-10/0305 Benämning Fasadplugg SDF-S-10HX100 FZB EAN 4061245019840 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	8510120420	10x120	10	50	120	50	Kontakta oss
Installationsparametrar	Artnr 8510120420 Dimension, mm 10x120 BorrØ, d0, mm 10 Max. montage, tfix, mm 50 Längd, L, mm 120 Drivspår TX40 Min. borrdjup, h1, mm 80 Min. montagedjup, hnom, mm 70 Frigående hålØ, df, mm 10,5 Rek. Draglast Betong C20/25, kN 2,5 Rek. Draglast lättbetong AAC 4,0, kN 1,25 Rek. Draglast tegel, kN 1,6 Rek. Draglast håltegel, kN 0,8 Material Stål/Polyamid Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP EJOT 2-003-100305-2017, ETA-10/0305 Benämning Fasadplugg SDF-S-10HX120 FZB EAN 4061245019826 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	8510140420	10x140	10	70	140	50	Kontakta oss
Installationsparametrar	Artnr 8510140420 Dimension, mm 10x140 BorrØ, d0, mm 10 Max. montage, tfix, mm 70 Längd, L, mm 140 Drivspår TX40 Min. borrdjup, h1, mm 80 Min. montagedjup, hnom, mm 70 Frigående hålØ, df, mm 10,5 Rek. Draglast Betong C20/25, kN 2,5 Rek. Draglast lättbetong AAC 4,0, kN 1,25 Rek. Draglast tegel, kN 1,6 Rek. Draglast håltegel, kN 0,8 Material Stål/Polyamid Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP EJOT 2-003-100305-2017, ETA-10/0305 Benämning Fasadplugg SDF-S-10HX140 FZB EAN 4061245019802 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	8510160420	10x160	10	90	160	50	Kontakta oss
Installationsparametrar	Artnr 8510160420 Dimension, mm 10x160 BorrØ, d0, mm 10 Max. montage, tfix, mm 90 Längd, L, mm 160 Drivspår TX40 Min. borrdjup, h1, mm 80 Min. montagedjup, hnom, mm 70 Frigående hålØ, df, mm 10,5 Rek. Draglast Betong C20/25, kN 2,5 Rek. Draglast lättbetong AAC 4,0, kN 1,25 Rek. Draglast tegel, kN 1,6 Rek. Draglast håltegel, kN 0,8 Material Stål/Polyamid Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP EJOT 2-003-100305-2017, ETA-10/0305 Benämning Fasadplugg SDF-S-10HX160 FZB EAN 4061245019789 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	8510180420	10x180	10	110	180	50	Kontakta oss
Installationsparametrar	Artnr 8510180420 Dimension, mm 10x180 BorrØ, d0, mm 10 Max. montage, tfix, mm 110 Längd, L, mm 180 Drivspår TX40 Min. borrdjup, h1, mm 80 Min. montagedjup, hnom, mm 70 Frigående hålØ, df, mm 10,5 Rek. Draglast Betong C20/25, kN 2,5 Rek. Draglast lättbetong AAC 4,0, kN 1,25 Rek. Draglast tegel, kN 1,6 Rek. Draglast håltegel, kN 0,8 Material Stål/Polyamid Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP EJOT 2-003-100305-2017, ETA-10/0305 Benämning Fasadplugg EJOT SDF-S-10HX180-V FZB SORMAT EAN 4061245019765 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	8510200420	10x200	10	130	200	50	Kontakta oss
Installationsparametrar	Artnr 8510200420 Dimension, mm 10x200 BorrØ, d0, mm 10 Max. montage, tfix, mm 130 Längd, L, mm 200 Drivspår TX40 Min. borrdjup, h1, mm 80 Min. montagedjup, hnom, mm 70 Frigående hålØ, df, mm 10,5 Rek. Draglast Betong C20/25, kN 2,5 Rek. Draglast lättbetong AAC 4,0, kN 1,25 Rek. Draglast tegel, kN 1,6 Rek. Draglast håltegel, kN 0,8 Material Stål/Polyamid Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP EJOT 2-003-100305-2017, ETA-10/0305 Benämning Fasadplugg EJOT SDF-S-10HX200-V FZB SORMAT EAN 4061245019741 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	8510220420	10x220	10	150	220	50	Kontakta oss
Installationsparametrar	Artnr 8510220420 Dimension, mm 10x220 BorrØ, d0, mm 10 Max. montage, tfix, mm 150 Längd, L, mm 220 Drivspår TX40 Min. borrdjup, h1, mm 80 Min. montagedjup, hnom, mm 70 Frigående hålØ, df, mm 10,5 Rek. Draglast Betong C20/25, kN 2,5 Rek. Draglast lättbetong AAC 4,0, kN 1,25 Rek. Draglast tegel, kN 1,6 Rek. Draglast håltegel, kN 0,8 Material Stål/Polyamid Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP EJOT 2-003-100305-2017, ETA-10/0305 Benämning Fasadplugg EJOT SDF-S-10HX220-V FZB SORMAT EAN 4061245019727 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	8510240420	10x240	10	170	240	50	Kontakta oss
Installationsparametrar	Artnr 8510240420 Dimension, mm 10x240 BorrØ, d0, mm 10 Max. montage, tfix, mm 170 Längd, L, mm 240 Drivspår TX40 Min. borrdjup, h1, mm 80 Min. montagedjup, hnom, mm 70 Frigående hålØ, df, mm 10,5 Rek. Draglast Betong C20/25, kN 2,5 Rek. Draglast lättbetong AAC 4,0, kN 1,25 Rek. Draglast tegel, kN 1,6 Rek. Draglast håltegel, kN 0,8 Material Stål/Polyamid Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP EJOT 2-003-100305-2017, ETA-10/0305 Benämning Fasadplugg EJOT SDF-S-10HX240-V FZB SORMAT EAN 4061245019703 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	8510260420	10x260	10	190	260	50	Kontakta oss
Installationsparametrar	Artnr 8510260420 Dimension, mm 10x260 BorrØ, d0, mm 10 Max. montage, tfix, mm 190 Längd, L, mm 260 Drivspår TX40 Min. borrdjup, h1, mm 80 Min. montagedjup, hnom, mm 70 Frigående hålØ, df, mm 10,5 Rek. Draglast Betong C20/25, kN 2,5 Rek. Draglast lättbetong AAC 4,0, kN 1,25 Rek. Draglast tegel, kN 1,6 Rek. Draglast håltegel, kN 0,8 Material Stål/Polyamid Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP EJOT 2-003-100305-2017, ETA-10/0305 Benämning Fasadplugg EJOT SDF-S-10HX260-V FZB SORMAT EAN 4061245019680 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	8510280420	10x280	10	210	280	50	Kontakta oss
Installationsparametrar	Artnr 8510280420 Dimension, mm 10x280 BorrØ, d0, mm 10 Max. montage, tfix, mm 210 Längd, L, mm 280 Drivspår TX40 Min. borrdjup, h1, mm 80 Min. montagedjup, hnom, mm 70 Frigående hålØ, df, mm 10,5 Rek. Draglast Betong C20/25, kN 2,5 Rek. Draglast lättbetong AAC 4,0, kN 1,25 Rek. Draglast tegel, kN 1,6 Rek. Draglast håltegel, kN 0,8 Material Stål/Polyamid Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP EJOT 2-003-100305-2017, ETA-10/0305 Benämning Fasadplugg EJOT SDF-S-10HX280-V FZB SORMAT EAN 4061245019666 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	8510300420	10x300	10	230	300	50	Kontakta oss
Installationsparametrar	Artnr 8510300420 Dimension, mm 10x300 BorrØ, d0, mm 10 Max. montage, tfix, mm 230 Längd, L, mm 300 Drivspår TX40 Min. borrdjup, h1, mm 80 Min. montagedjup, hnom, mm 70 Frigående hålØ, df, mm 10,5 Rek. Draglast Betong C20/25, kN 2,5 Rek. Draglast lättbetong AAC 4,0, kN 1,25 Rek. Draglast tegel, kN 1,6 Rek. Draglast håltegel, kN 0,8 Material Stål/Polyamid Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP EJOT 2-003-100305-2017, ETA-10/0305 Benämning Fasadplugg EJOT SDF-S-10HX300-V FZB SORMAT EAN 4061245019659 Antal 50	Ladda ner bild Artikelblad Dela via e-post
