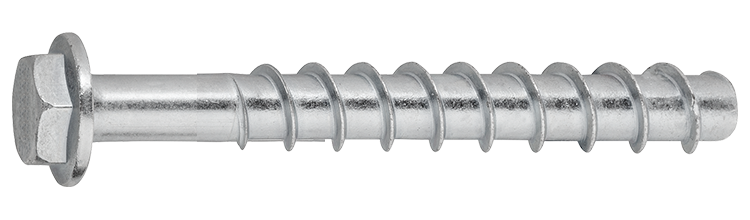

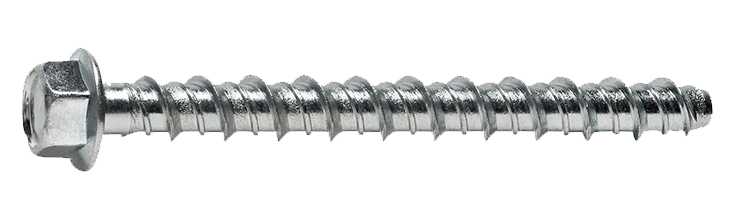

Betongskruv JC2-KB

ETA-bedömd, FZB

Självgängande och godkänd betongskruv för genomsticksmontage. Snabb och enkel montering i sprucken och osprucken betong, håldäck, tegel och kalksandsten. Inga expansionskrafter vilket gör att minimalt kantavstånd krävs.

ETA bedömd Option 1. Betongskruven JC2-KB går snabbt och enkelt att montera i sprucken och osprucken betong, JC2-KB tar stora laster även då kantavstånd och inbördes avstånd är små. Den är demonterbar och kan återanvändas varför den lämpar sig väl för temporära infästningar. Betongskruven skruvas ner i borrhålet genom detaljen och skär en gänga i betongen. Lämplig för infästning av konsoler och takprofiler m.m. direkt mot betong. Betongskruv JC2 HX för användning i osprucken betong, storlek 5 omfattas ej av ETA.

Material: Stål
Ytbehandling: Blankförzinkad
Miljö: För användning inomhus
Utförande: Sexkanthuvud med fläns
Korrosivitetsklass
Brandmotståndsklass
ETA-bedömd

Dokument

Produktblad

Betongskruv JC2-KB.pdf
Artnr Dimension, mm BorrØ, d0, mm Max. montage, tfix, mm SW/Drivspår Antal Lagerstatus
9658071387 5x60 5 10 SW8 100
Ej i lager
Installationsparametrar
Artnr
9658071387
Dimension, mm
5x60
BorrØ, d0, mm
5
Max. montage, tfix, mm
10
SW/Drivspår
SW8
Längd, L, mm
60
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
50
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
7
FlänsØ, mm
11,5
Åtdragningsmoment, Tinst, Nm
15
Draglast osprucken betong, kN
1,7
Tvärlast osprucken betong, kN
1,65
Draglast sprucken betong, kN
-
Tvärlast sprucken betong, kN
-
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
-
Benämning
Betongskruv JC2 HX 5x60/10 FZB
EAN
7319610080856
Antal
100

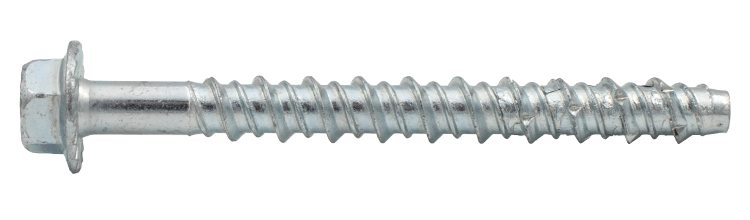

Bild på Betongskruv JC2 HX 5x60/10 FZB
Ladda ner bild
Artikelblad
9658071389 5x80 5 30 SW8 100
Ej i lager
Installationsparametrar
Artnr
9658071389
Dimension, mm
5x80
BorrØ, d0, mm
5
Max. montage, tfix, mm
30
SW/Drivspår
SW8
Längd, L, mm
80
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
50
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
7
FlänsØ, mm
11,5
Åtdragningsmoment, Tinst, Nm
15
Draglast osprucken betong, kN
1,7
Tvärlast osprucken betong, kN
1,65
Draglast sprucken betong, kN
-
Tvärlast sprucken betong, kN
-
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
-
Benämning
Betongskruv JC2 HX 5x80/30 FZB
EAN
7319610080887
Antal
100
Bild på Betongskruv JC2 HX 5x80/30 FZB
Ladda ner bild
Artikelblad
9658071304 6x35 6 1 SW13/T30 100
I lager
Installationsparametrar
Artnr
9658071304
Dimension, mm
6x35
BorrØ, d0, mm
6
Max. montage, tfix, mm
1
SW/Drivspår
SW13/T30
Längd, L, mm
35
Min. borrdjup, h1, mm
40
Min. montagedjup, hnom, mm
30
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
FlänsØ, mm
16,5
Åtdragningsmoment, Tinst, Nm
14
Draglast osprucken betong, kN
1,4
Tvärlast osprucken betong, kN
4,3
Draglast sprucken betong, kN
1,4
Tvärlast sprucken betong, kN
3,1
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
DOP 4-039-171009-2023/01, ETA-17/1009
Benämning
Betongskruv JC2-KB HEX 6X35/1 SW13 ETA
EAN
4061245074122
Antal
100
Bild på Betongskruv JC2-KB HEX 6X35/1 SW13 ETA
Ladda ner bild
Artikelblad
9658071306 6x45 6 5/10 SW13/T30 100
I lager
Installationsparametrar
Artnr
9658071306
Dimension, mm
6x45
BorrØ, d0, mm
6
Max. montage, tfix, mm
5/10
SW/Drivspår
SW13/T30
Längd, L, mm
45
Min. borrdjup, h1, mm
50
Min. montagedjup, hnom, mm
40/35
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
FlänsØ, mm
16,5
Åtdragningsmoment, Tinst, Nm
14
Draglast osprucken betong, kN
1,4
Tvärlast osprucken betong, kN
4,3
Draglast sprucken betong, kN
1,4
Tvärlast sprucken betong, kN
3,1
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
DOP 4-039-171009-2023/01, ETA-17/1009
Benämning
Betongskruv JC2-KB HEX 6X45/5/10 SW13 ETA
EAN
7319610066423
Antal
100
Bild på Betongskruv JC2-KB HEX 6X45/5/10 SW13 ETA
Ladda ner bild
Artikelblad
9658071307 6x45 6 5/10 SW13/T30 500
I lager
Installationsparametrar
Artnr
9658071307
Dimension, mm
6x45
BorrØ, d0, mm
6
Max. montage, tfix, mm
5/10
SW/Drivspår
SW13/T30
Längd, L, mm
45
Min. borrdjup, h1, mm
50
Min. montagedjup, hnom, mm
40/35
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
FlänsØ, mm
16,5
Åtdragningsmoment, Tinst, Nm
14
Draglast osprucken betong, kN
1,4
Tvärlast osprucken betong, kN
4,3
Draglast sprucken betong, kN
1,4
Tvärlast sprucken betong, kN
3,1
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
DOP 4-039-171009-2023/01, ETA-17/1009
Benämning
Betongskruv JC2-KB HEX 6X45/5/10 SW13 ETA
EAN
7319610100707
Antal
500
Bild på Betongskruv JC2-KB HEX 6X45/5/10 SW13 ETA
Ladda ner bild
Artikelblad
9658071308 6x50 6 10/15 SW13/T30 100
I lager
Installationsparametrar
Artnr
9658071308
Dimension, mm
6x50
BorrØ, d0, mm
6
Max. montage, tfix, mm
10/15
SW/Drivspår
SW13/T30
Längd, L, mm
50
Min. borrdjup, h1, mm
50
Min. montagedjup, hnom, mm
40/35
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
FlänsØ, mm
16,5
Åtdragningsmoment, Tinst, Nm
14
Draglast osprucken betong, kN
1,4
Tvärlast osprucken betong, kN
4,3
Draglast sprucken betong, kN
1,4
Tvärlast sprucken betong, kN
3,1
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
DOP 4-039-171009-2023/01, ETA-17/1009
Benämning
Betongskruv JC2-KB HEX 6X50/10/15 ETA
EAN
7319610066430
Antal
100
Bild på Betongskruv JC2-KB HEX 6X50/10/15 ETA
Ladda ner bild
Artikelblad
9658071310 6x60 6 5/20 SW13/T30 100
I lager
Installationsparametrar
Artnr
9658071310
Dimension, mm
6x60
BorrØ, d0, mm
6
Max. montage, tfix, mm
5/20
SW/Drivspår
SW13/T30
Längd, L, mm
60
Min. borrdjup, h1, mm
65/50
Min. montagedjup, hnom, mm
55/40
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
FlänsØ, mm
16,5
Åtdragningsmoment, Tinst, Nm
14
Draglast osprucken betong, kN
4,5/1,4
Tvärlast osprucken betong, kN
5,6/4,3
Draglast sprucken betong, kN
2,1/1,4
Tvärlast sprucken betong, kN
4,5/3,1
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
DOP 4-040-160945-2023/01, DOP 4-039-171009-2023/01, ETA-16/0945, ETA-17/1009
Benämning
Betongskruv JC2-KB HEX 6X60/5/20 ETA
EAN
7319610066447
Antal
100
Bild på Betongskruv JC2-KB HEX 6X60/5/20 ETA
Ladda ner bild
Artikelblad
9658071311 6x70 6 15/30 SW13/T30 100
I lager
Installationsparametrar
Artnr
9658071311
Dimension, mm
6x70
BorrØ, d0, mm
6
Max. montage, tfix, mm
15/30
SW/Drivspår
SW13/T30
Längd, L, mm
70
Min. borrdjup, h1, mm
65/50
Min. montagedjup, hnom, mm
55/40
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
FlänsØ, mm
16,5
Åtdragningsmoment, Tinst, Nm
14
Draglast osprucken betong, kN
4,5/1,4
Tvärlast osprucken betong, kN
5,6/4,3
Draglast sprucken betong, kN
2,1/1,4
Tvärlast sprucken betong, kN
4,5/3,1
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
DOP 4-040-160945-2023/01, DOP 4-039-171009-2023/01, ETA-16/0945, ETA-17/1009
Benämning
Betongskruv JC2-KB HEX 6X70/15/30 SW13 ETA
EAN
4061245074139
Antal
100
Bild på Betongskruv JC2-KB HEX 6X70/15/30 SW13 ETA
Ladda ner bild
Artikelblad
9658071314 6x80 6 25/40 SW13/T30 75
I lager
Installationsparametrar
Artnr
9658071314
Dimension, mm
6x80
BorrØ, d0, mm
6
Max. montage, tfix, mm
25/40
SW/Drivspår
SW13/T30
Längd, L, mm
80
Min. borrdjup, h1, mm
65/50
Min. montagedjup, hnom, mm
55/40
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
FlänsØ, mm
16,5
Åtdragningsmoment, Tinst, Nm
14
Draglast osprucken betong, kN
4,5/1,4
Tvärlast osprucken betong, kN
5,6/4,3
Draglast sprucken betong, kN
2,1/1,4
Tvärlast sprucken betong, kN
4,5/3,1
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
DOP 4-040-160945-2023/01, DOP 4-039-171009-2023/01, ETA-16/0945, ETA-17/1009
Benämning
Betongskruv JC2-KB HEX 6X80/25/40 ETA
EAN
7319610066454
Antal
75
Bild på Betongskruv JC2-KB HEX 6X80/25/40 ETA
Ladda ner bild
Artikelblad
9658071318 6x100 6 45/60 SW13/T30 50
I lager
Installationsparametrar
Artnr
9658071318
Dimension, mm
6x100
BorrØ, d0, mm
6
Max. montage, tfix, mm
45/60
SW/Drivspår
SW13/T30
Längd, L, mm
100
Min. borrdjup, h1, mm
65/50
Min. montagedjup, hnom, mm
55/40
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
FlänsØ, mm
14,5
Åtdragningsmoment, Tinst, Nm
14
Draglast osprucken betong, kN
4,5/2,4
Tvärlast osprucken betong, kN
5,6/5,5
Draglast sprucken betong, kN
2,1/1,2
Tvärlast sprucken betong, kN
4,5/4,7
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
DOP 4-040-160945-2023/01, DOP 4-039-171009-2023/01, ETA-16/0945, ETA-17/1009
Benämning
Betongskruv JC2-KB HEX 6X100/45/60 ETA
EAN
7319610066461
Antal
50
Bild på Betongskruv JC2-KB HEX 6X100/45/60 ETA
Ladda ner bild
Artikelblad
9658071319 6x120 6 65/80 SW13/T30 50
I lager
Installationsparametrar
Artnr
9658071319
Dimension, mm
6x120
BorrØ, d0, mm
6
Max. montage, tfix, mm
65/80
SW/Drivspår
SW13/T30
Längd, L, mm
120
Min. borrdjup, h1, mm
65/50
Min. montagedjup, hnom, mm
55/40
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
FlänsØ, mm
14,5
Åtdragningsmoment, Tinst, Nm
14
Draglast osprucken betong, kN
4,5/1,4
Tvärlast osprucken betong, kN
5,6/4,3
Draglast sprucken betong, kN
2,1/1,4
Tvärlast sprucken betong, kN
4,5/3,1
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
DOP 4-040-160945-2023/01, DOP 4-039-171009-2023/01, ETA-16/0945, ETA-17/1009
Benämning
Betongskruv JC2-KB HEX 6X120/65/80 SW13 ETA
EAN
4061245075655
Antal
50
Bild på Betongskruv JC2-KB HEX 6X120/65/80 SW13 ETA
Ladda ner bild
Artikelblad
9658071321 6x140 6 80/100 SW13/T30 50
I lager
Installationsparametrar
Artnr
9658071321
Dimension, mm
6x140
BorrØ, d0, mm
6
Max. montage, tfix, mm
80/100
SW/Drivspår
SW13/T30
Längd, L, mm
140
Min. borrdjup, h1, mm
65/50
Min. montagedjup, hnom, mm
55/40
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
FlänsØ, mm
14,5
Åtdragningsmoment, Tinst, Nm
14
Draglast osprucken betong, kN
4,5/1,4
Tvärlast osprucken betong, kN
5,6/4,3
Draglast sprucken betong, kN
2,1/1,4
Tvärlast sprucken betong, kN
4,5/3,1
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
DOP 4-040-160945-2023/01, DOP 4-039-171009-2023/01, ETA-16/0945, ETA-17/1009
Benämning
Betongskruv JC2-KB HEX 6X140/85/100 SW13 ETA
EAN
4061245075662
Antal
50
Bild på Betongskruv JC2-KB HEX 6X140/85/100 SW13 ETA
Ladda ner bild
Artikelblad
9658071343 8x120 8 55/65 SW13/T40 25
I lager
Installationsparametrar
Artnr
9658071343
Dimension, mm
8x120
BorrØ, d0, mm
8
Max. montage, tfix, mm
55/65
SW/Drivspår
SW13/T40
Längd, L, mm
120
Min. borrdjup, h1, mm
75/65
Min. montagedjup, hnom, mm
65/55
Min. materialtjocklek, hmin, mm
110
Frigående hålØ, df, mm
12
FlänsØ, mm
17,5
Åtdragningsmoment, Tinst, Nm
40
Draglast osprucken betong, kN
7,6/5,9
Tvärlast osprucken betong, kN
7,9/5,9
Draglast sprucken betong, kN
3,8/3,0
Tvärlast sprucken betong, kN
5,5/4,2
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
DOP 4-040-160945-2023/01, ETA-16/0945
Benämning
Betongskruv JC2-KB HEX 8X120/55/65 ETA
EAN
7319610066515
Antal
25

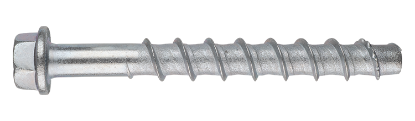

Bild på Betongskruv JC2-KB HEX 8X120/55/65 ETA
Ladda ner bild
Artikelblad
9658071359 10x80 10 10 SW15 25
I lager
Installationsparametrar
Artnr
9658071359
Dimension, mm
10x80
BorrØ, d0, mm
10
Max. montage, tfix, mm
10
SW/Drivspår
SW15
Längd, L, mm
80
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Min. materialtjocklek, hmin, mm
125
Frigående hålØ, df, mm
14
FlänsØ, mm
20,2
Åtdragningsmoment, Tinst, Nm
90
Draglast osprucken betong, kN
7,8
Tvärlast osprucken betong, kN
8,0
Draglast sprucken betong, kN
5,0
Tvärlast sprucken betong, kN
5,6
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
-
Benämning
Betongskruv JC2-KB HEX 10X80/10
EAN
7319610066539
Antal
25
Bild på Betongskruv JC2-KB HEX 10X80/10
Ladda ner bild
Artikelblad
9658071361 10x90 10 5/20 SW15 25
I lager
Installationsparametrar
Artnr
9658071361
Dimension, mm
10x90
BorrØ, d0, mm
10
Max. montage, tfix, mm
5/20
SW/Drivspår
SW15
Längd, L, mm
90
Min. borrdjup, h1, mm
95/80
Min. montagedjup, hnom, mm
85/70
Min. materialtjocklek, hmin, mm
125
Frigående hålØ, df, mm
14
FlänsØ, mm
20,2
Åtdragningsmoment, Tinst, Nm
90
Draglast osprucken betong, kN
10,5
Tvärlast osprucken betong, kN
16,6
Draglast sprucken betong, kN
6,7
Tvärlast sprucken betong, kN
15,8
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
DOP 4-040-160945-2023/01, ETA-16/0945
Benämning
Betongskruv JC2-KB HEX 10X90/5/20 ETA
EAN
7319610066546
Antal
25
Bild på Betongskruv JC2-KB HEX 10X90/5/20 ETA
Ladda ner bild
Artikelblad
9658071363 10x100 10 15/30 SW15 25
I lager
Installationsparametrar
Artnr
9658071363
Dimension, mm
10x100
BorrØ, d0, mm
10
Max. montage, tfix, mm
15/30
SW/Drivspår
SW15
Längd, L, mm
100
Min. borrdjup, h1, mm
95/80
Min. montagedjup, hnom, mm
85/70
Min. materialtjocklek, hmin, mm
125
Frigående hålØ, df, mm
14
FlänsØ, mm
20,2
Åtdragningsmoment, Tinst, Nm
90
Draglast osprucken betong, kN
10,5
Tvärlast osprucken betong, kN
16,6
Draglast sprucken betong, kN
6,7
Tvärlast sprucken betong, kN
15,8
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
DOP 4-040-160945-2023/01, ETA-16/0945
Benämning
Betongskruv JC2-KB HEX 10X100/15/30 ETA
EAN
7319610066553
Antal
25
Bild på Betongskruv JC2-KB HEX 10X100/15/30 ETA
Ladda ner bild
Artikelblad
9658071369 10x140 10 55/70 SW15 25
I lager
Installationsparametrar
Artnr
9658071369
Dimension, mm
10x140
BorrØ, d0, mm
10
Max. montage, tfix, mm
55/70
SW/Drivspår
SW15
Längd, L, mm
140
Min. borrdjup, h1, mm
95/80
Min. montagedjup, hnom, mm
85/70
Min. materialtjocklek, hmin, mm
125
Frigående hålØ, df, mm
14
FlänsØ, mm
20,2
Åtdragningsmoment, Tinst, Nm
90
Draglast osprucken betong, kN
10,5
Tvärlast osprucken betong, kN
16,6
Draglast sprucken betong, kN
6,7
Tvärlast sprucken betong, kN
15,8
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
DOP 4-040-160945-2023/01, ETA-16/0945
Benämning
Betongskruv JC2-KB HEX 10X140/55/70 ETA
EAN
7319610066584
Antal
25
Bild på Betongskruv JC2-KB HEX 10X140/55/70 ETA
Ladda ner bild
Artikelblad
