ALtracs® Xt

ALtracs® Xt - Gängformning i lättmetaller utan kompromisser

EJOT ALtracs® Xt skruvar är gängformande fästelement för lättmetaller och andra icke-järnmetaller upp till 140 HB. Tidigare kompromisser mellan klämkraft och momentprestanda är nu lösta med ALtracs® Xt, som uppnår toppresultat i båda kategorier.

För montage i

− Aluminium

− Magnesium

− Koppar

− Zink

− Andra icke-järnmetaller

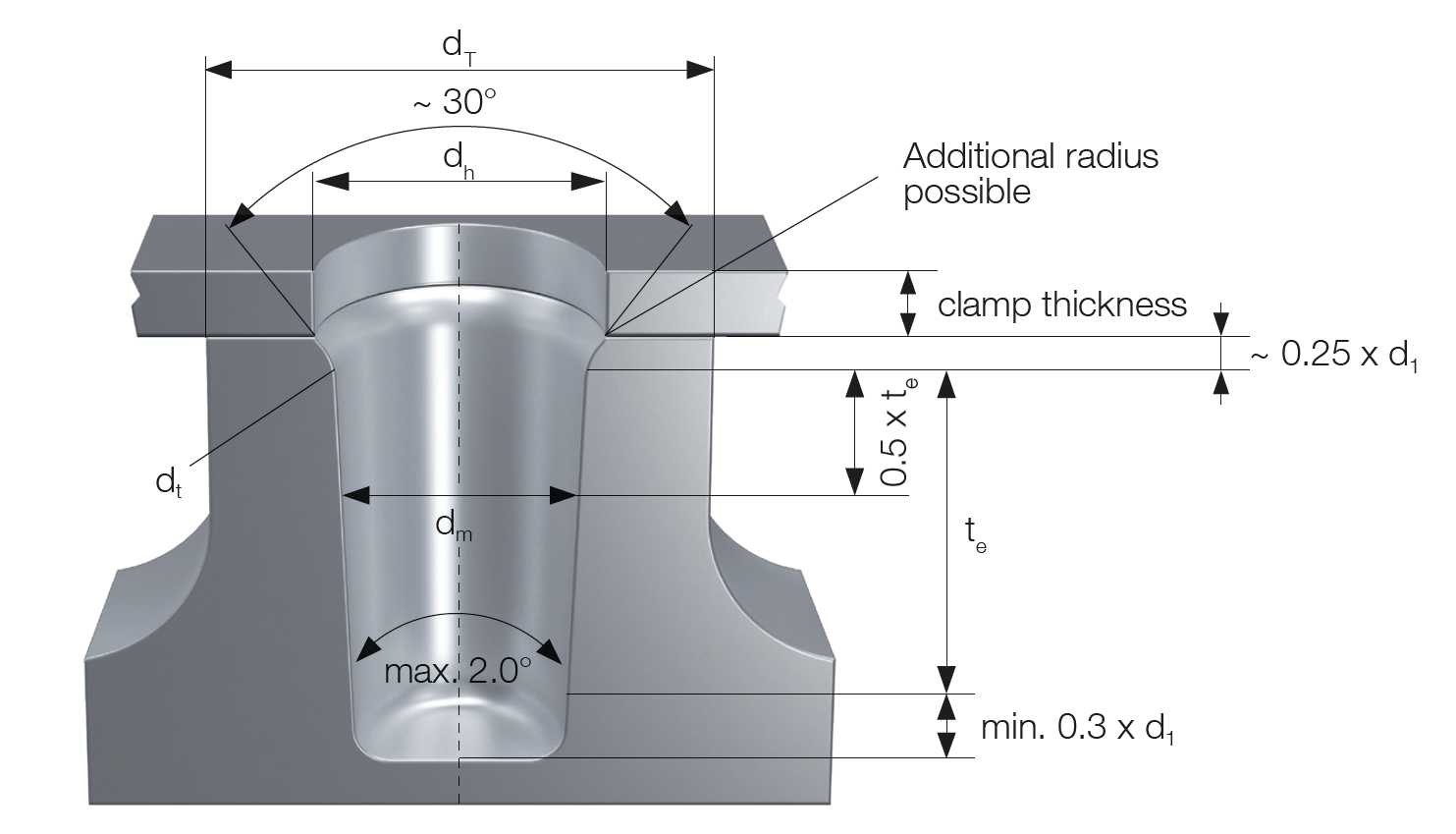

Kan med fördel även monteras i gjutna hål och aluminiumprofiler.

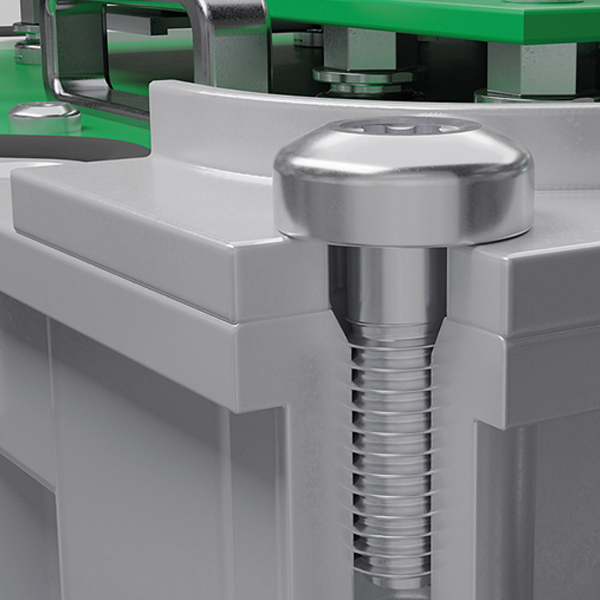

ALtracs® Xt är optimal för direktmontering i lättmetaller

Gängformning i lättmetaller utan kompromisser

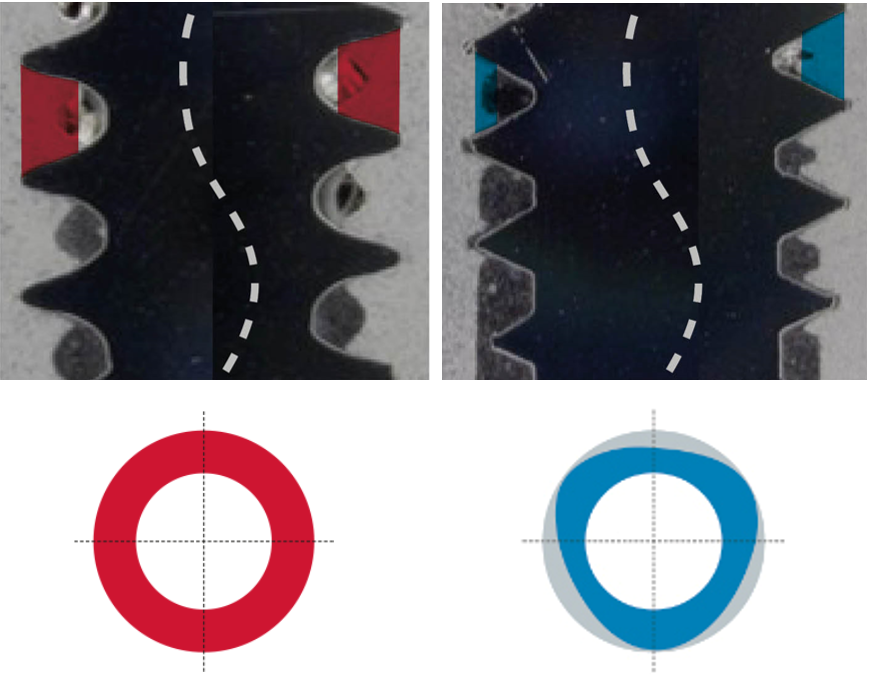

EJOT ALtracs® Xt-skruvar är gängformande fästelement som har utvecklats för användning i lättmetaller och andra icke-järnmetaller med en hårdhet upp till 140 HB. När man använde gängformande skruvar för lättmetaller fanns det tidigare en kompromiss mellan klämbelastning och vridmomentprestanda. Det fanns antingen konstruktioner som uppnådde toppresultat när det gällde klämkraft (cirkulära skruvar) eller konstruktioner som uppnådde toppresultat när det gällde vridmoment (icke-cirkulära skruvar). Med ALtracs® Xt är denna kompromiss inte längre nödvändig, eftersom den uppnår toppresultat i båda kategorierna.

- Kostnadseffektiva (gjutna) komponenter tack vare större tillåtna toleranser

- Analytisk såväl som numerisk design av skruvförband sparar tid och resurser

- Möjliggör kompakta, lätta och gjutvänliga komponentkonstruktioner

Ekonomisk

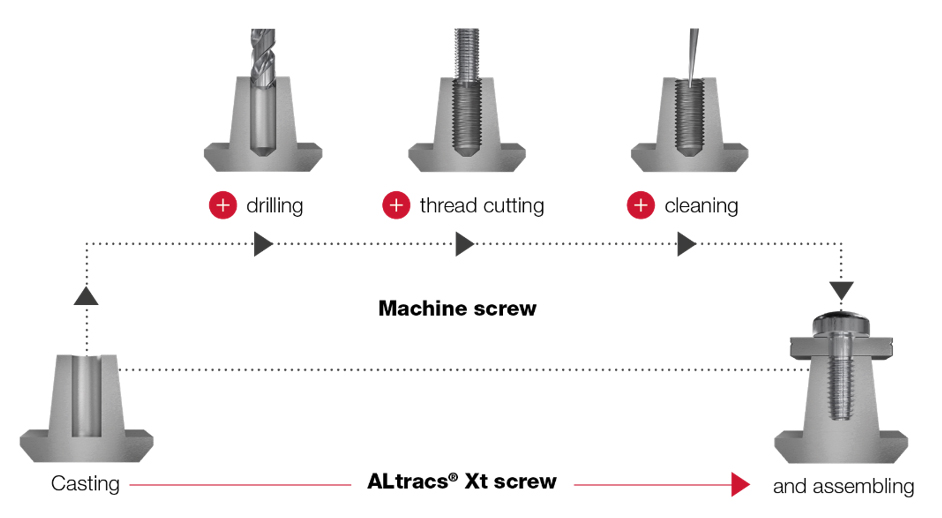

Tack vare att olika processteg kan utelämnas ger användningen av gängformande fästelement stora möjligheter till ekonomiska besparingar. Med ALtracs® Xt är det möjligt att montera ett skruvförband direkt i en gjuten geometri utan ytterligare bearbetningssteg (t.ex. borrning, gängskärning). Med sin intelligenta gängdesign kan ALtracs® Xt hantera toleranserna i en gjutningsprocess och ger ett tillförlitligt processfönster även under svåra förhållanden.

Kompakt

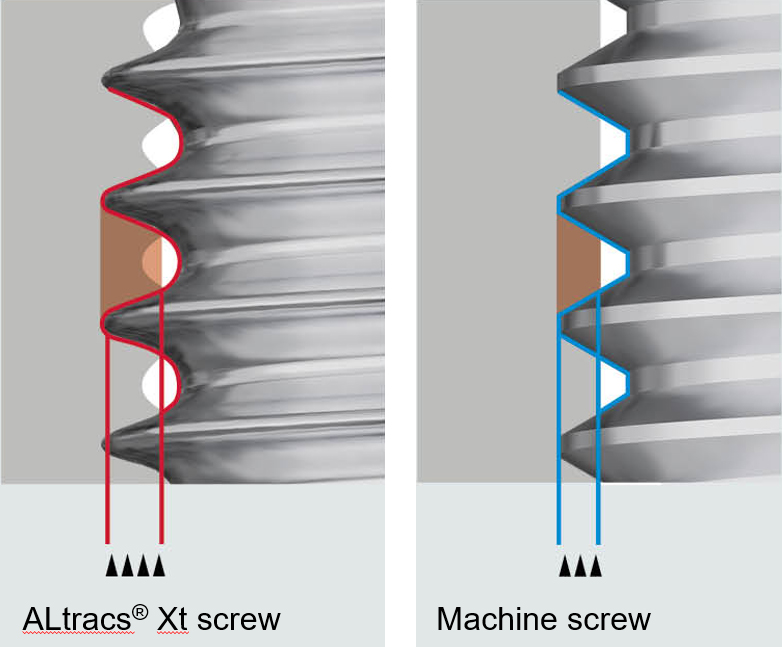

Tack vare den specifika gängdesignen för användning i lättmetaller uppnår ALtracs® Xt unika egenskaper. Genom att kombinera ett cirkulärt, fullt bärande tvärsnitt med en speciellt optimerad 33° gängflank för lättmetaller, uppnår den högre klämkrafter och fogintegritet jämförbar med metriska skruvförband (hållfasthetsklass 10.9).

Dessa egenskaper gör att ALtracs® Xt kan generera höghållfasta skruvförband med minimalt utrymmesbehov vad gäller gängans diameter och längd.

Smart

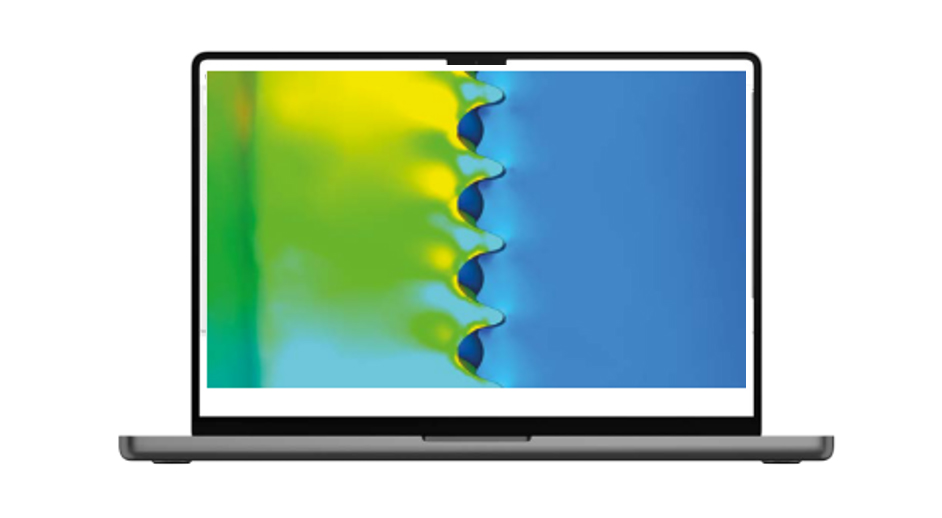

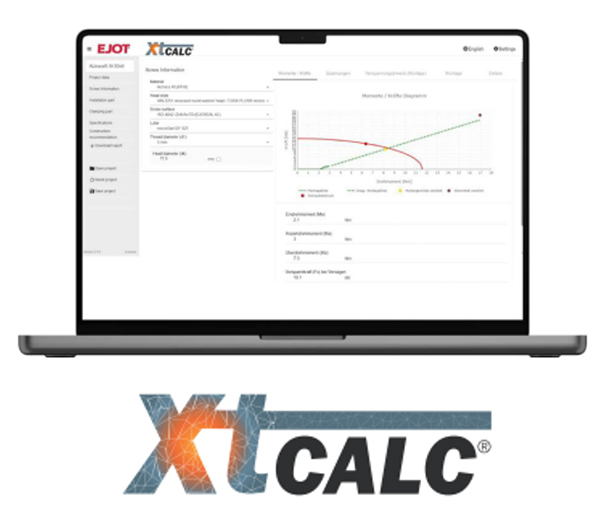

ALtracs® Xt ger möjlighet att förkonstruera det gängformande skruvförbandet via den tillhörande beräkningsprogramvaran Xt CALC®. Denna programvara gör det möjligt att beräkna alla relevanta process- och förbandsparametrar (t.ex. vridmoment, belastningsnivåer, felmekanismer). Xt CALC® möjliggör således klämbelastningsorienterad design - baserat på VDI 2230.

EJOT erbjuder dessutom ett brett utbud av kundanpassade ingenjörstjänster. Med fokus på fästelementens påverkan på den kompletta komponenten är det bland annat möjligt att göra analyser av klämlastrelaxering eller läckagetäthet.
